Detalhes do produto:
|
| Certificados: | ISO9001, CE | Instalação: | Vertical |
|---|---|---|---|
| Tempo de vida: | 30 anos | Fornecimento de energia: | 24 VDC |
| Proteja: | IP66 | Proteger a característica: | Fechado |
| Cor padrão: | Conforme solicitado | Utilização: | Rastreadores Solares Otimizados |
| Destacar: | Dispositivo de tração de engrenagem de verme de eixo único,Motor de engrenagem de 24 V,Acionamento de engrenagem de eixo único |
||

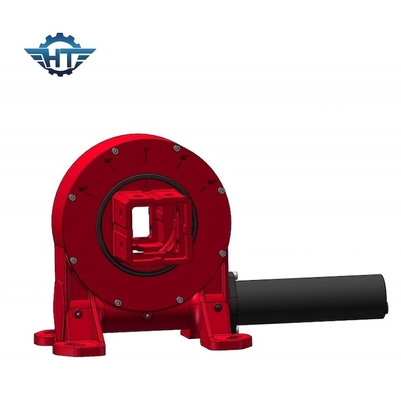

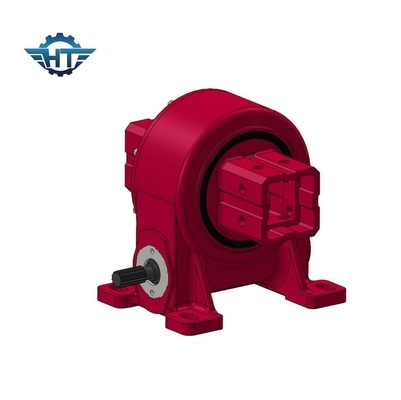

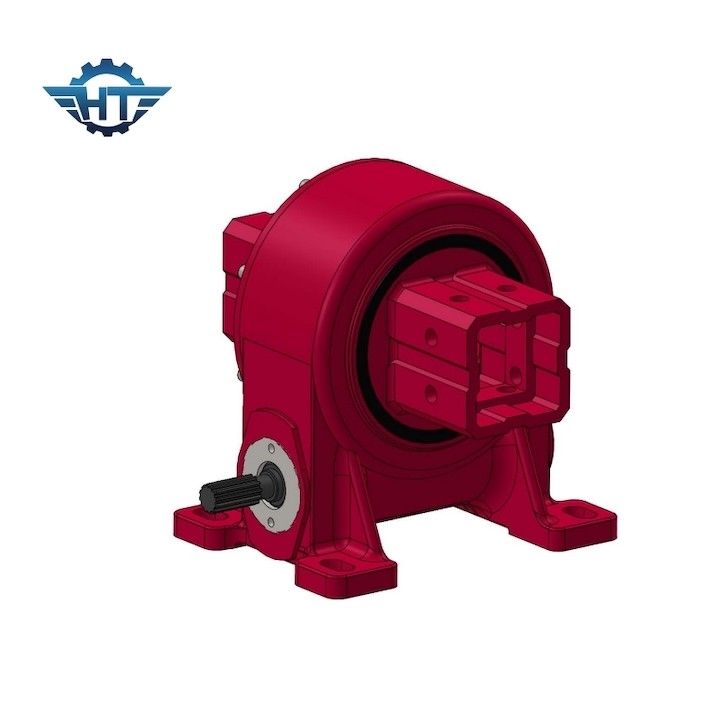

VE5 Axo único 24V Motor Elétrico Planetário Tração de Tração
Descrição da unidade de tração do worm gear
Uma engrenagem de minhoca, também conhecida como acionamento de minhoca, é um sistema de engrenagem mecânica que consiste em uma roda dentada, chamada engrenagem de minhoca, em malha com uma engrenagem em espiral, chamada minhoca.A engrenagem do verme lembra um fio de parafuso, enquanto a engrenagem de minhoca se assemelha a uma engrenagem cilíndrica com dentes que a envolvem.
A engrenagem de verme e o verme têm eixos perpendiculares, e quando o verme é girado, ele se envolve com os dentes do engrenagem de verme, fazendo com que ele gire também.O ângulo dos dentes helicoidais no verme cria uma ação de deslizamentoA relação de redução é determinada pelo número de dentes no engrenagem do verme e pelo número de fios no verme.
Parâmetros de desempenho do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Aplicações
Os engrenagens de minhoca são comumente encontrados em várias máquinas e equipamentos, incluindo sistemas de transportadores, máquinas de embalagem, elevadores e elevadores, mecanismos de direção de automóveis,e aplicações industriais em que seja necessária uma transmissão controlada do movimento e do binário.
Características
Algumas das vantagens dos engrenagens de minhoca incluem:
Alta redução de engrenagem: as engrenagens de minhoca oferecem altas taxas de redução de engrenagem, permitindo uma redução significativa da velocidade entre os eixos de entrada e saída.Isso os torna adequados para aplicações onde é necessário um torque elevado e uma saída de baixa velocidade.
Design compacto: A natureza compacta das engrenagens de minhoca as torna ideais para aplicações onde o espaço é limitado.
Característica de auto-bloqueio: as engrenagens de verme possuem uma característica de auto-bloqueio, o que significa que a engrenagem de verme não pode facilmente conduzir o verme.Esta característica torna as engrenagens de minhoca úteis em aplicações em que é necessário manter a posição ou evitar a condução para trás.
Alta resistência à carga de choque: as engrenagens de minhoca são capazes de lidar com altas cargas de choque devido à grande área de contato entre os dentes da minhoca e da engrenagem de minhoca.Isto torna-os adequados para aplicações pesadas.
