Detalhes do produto:
|
| Modelo: | SDE12 | Relação da engrenagem: | 78:1 |
|---|---|---|---|
| Cor: | Personalizado | Aplicação: | Sistema de rastreamento fotovoltaico |
| Lugar de origem: | Changzhou, China | Período de garantia: | 5 anos |
| Certificados: | ISO9001, CE | Manutenção: | Livre |
| Destacar: | Caixa de engrenagens da movimentação do pântano do CE,Caixa de engrenagens da movimentação do pântano IP66,Movimentação de abrigo incluida do anel do gerencio |
||

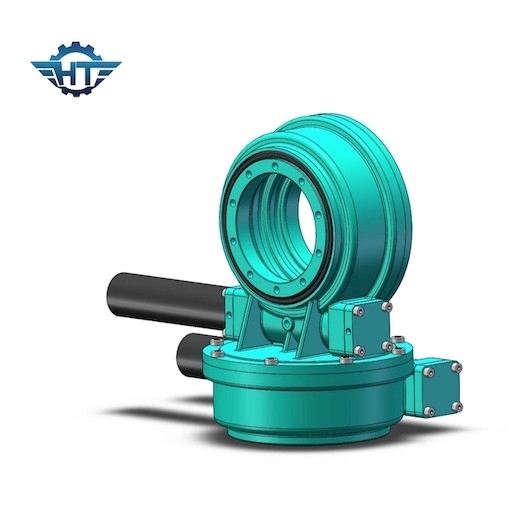

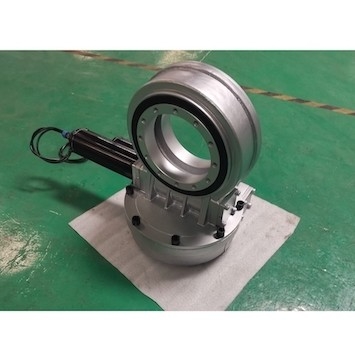

O CE qualificou a caixa de engrenagens solar da movimentação do pântano do perseguidor IP66 para o sistema de rastreio do picovolt
Massacrou a descrição da caixa de engrenagens da movimentação
Fechado abrigando a movimentação do gerencio aplique principalmente à condição relativamente alta para a exigência alta para a poeira-prova, a chuva-prova e a ocasião anticorrosiva. Categoria IP66 de Presion.
Marca: Hangtuo
Number modelo: SDE12A-78MHD-24RC-REV.A
Material: 42CrMo, QUARTO
Certificado: CE, ISO9001
Garantia: 5 anos
Ciclo de dever: 30 anos
Embalagem: Pacote da madeira compensada
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Q&A
Como escolher uma movimentação apropriada do pântano
Há muitos tipos de movimentações do pântano, que podem ser selecionadas tomando em consideração os seguintes fatores.
1. Capacidade de carga, sentido e desempenho: a movimentação do gerencio é apropriada para a carga de baixa velocidade e clara
2. reservado a velocidade: Para tipos diferentes do motorista de movimentações do pântano, geralmente, os rolamentos com fricção pequena e a baixa capacidade de aquecimento são apropriados para altas velocidades. O projeto deve esforçar-se para que os rolamentos de rolamento giratórios trabalhem sob circunstâncias abaixo de sua velocidade rotatória final.
3. Rigidez: Quando os rolamentos da unidade de movimentação do pântano carregam a carga, o anel de carregamento e o lugar do contato do corpo de rolamento produzirão a deformação elástica, a quantidade da deformação é proporcional à carga, e sua relação determina o tamanho de carregamento da rigidez. A rigidez do rolamento pode geralmente ser melhorada pelo pre-aperto do rolamento. Além, no projeto do apoio de carregamento, considerar a combinação e o arranjo dos rolamentos pode igualmente melhorar a rigidez do apoio de carregamento.
4. erro de ajustamento do desempenho e da instalação: Depois que o rolamento é carregado na posição de trabalho, a instalação pobre e o posicionamento estarão causados por erros de fabricação. Neste tempo, devido à pesca do eixo e a expansão térmica e outras razões, o urso de carregamento demasiada carga, causando dano adiantado. Os rolamentos centrar-se automático podem superar os defeitos causados por erros da instalação no seus próprios e são consequentemente apropriados para tais usos.
5. a instalação e desmontagem da movimentação do pântano: os rolamentos de rolo afilado, os rolamentos de rolo e os rolamentos de rolo afilado, etc., pertencem ao interno e o anel exterior pode ser separado carregando os tipos (isto é, rolamentos separados assim chamados), fáceis instalar e desmontar.
