Detalhes do produto:
|
| Nome do produto: | Engrenagem dupla do gerencio da linha central SDE3 | Certificados: | CE, ISO9001 |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Estrutura: | Verme e engrenagem |
| Aplicação: | Perseguidores solares | Proteja: | IP66 |
| Cor: | prata | Garantia: | 3~5 anos |
| Destacar: | Movimentação solar do pântano do perseguidor da linha central dupla,Motor de movimentação do pântano de CSP,Movimentação solar do pântano de CSP |
||
O perseguidor solar da linha central dupla pequena massacrou a movimentação com o sem-fim dobro do envelope e a engrenagem helicoidal para solar
Descrição
A movimentação do gerencio da engrenagem de sem-fim, igualmente conhecida como o redutor, é amplamente utilizada em produtos mecânicos. De acordo com seus ocasiões e campos do uso, suas funções específicas e as funções são principalmente retardar, aumentar o torque, reduzir a inércia do mecanismo movente, e travam o mecanismo, reduzir custos de gastos de fabricação do produto, e aperfeiçoam o projeto mecânico da estrutura.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características do motor da engrenagem planetária
1. Diâmetro do motor: 22mm, 32mm, 42mm, 52mm, 60mm, 80mm, 90mm, 105mm, 120mm
2. Poder: 10w a 900W
3. Tensão: 24V, 36V, 48V, 100V, 110V, 220V, 230v
4. Relação da velocidade: 3.7-307.5
5. Opcional: caixa de engrenagens, controlador da velocidade, codificador, fonte de alimentação
6. Confiança e confiança altas
Aplicação

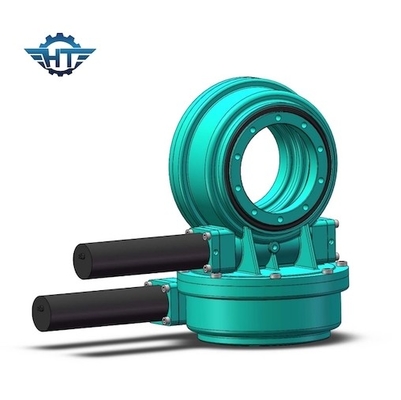

O dispositivo da movimentação do gerencio da duplo-linha central é aplicado ao sistema de rastreio solar da duplo-linha central. O dispositivo vertical-horizontal da movimentação do gerencio tem as vantagens da estrutura compacta e o seguimento omnidirectional da trajetória do sol, que faz à duplo-linha central o sistema de rastreio solar tem um espaço de trabalho maior e um desempenho de seguimento melhor. Rigidez alta, consumo de baixa energia, torque começando pequeno e baixa inércia.
