Detalhes do produto:
|
| Materiais: | 42CrMo ou 50Mn | Garantia: | 5~10 anos |
|---|---|---|---|
| Motor: | Motor de CC | Aplicação: | Sistema de rastreio solar do picovolt de 2 retratos |
| ruído: | ≤60dB | Temperatura de funcionamento: | -20℃~+80℃ |
| Nome do produto: | Traçador Solar | Nível de protecção: | IP66 |
| Destacar: | Ve7 slew drive solar,Motor de engrenagem de 24 VDC com tração solar,Acionamento giratório de 24 V para sistema de rastreamento solar |
||

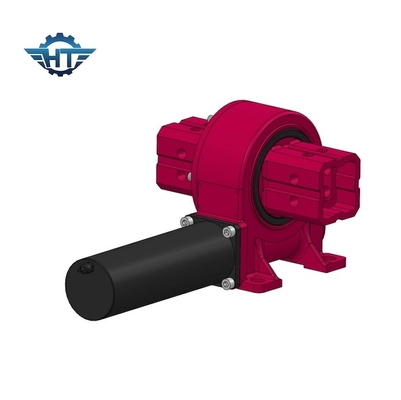

VE7 Solar Tracker Slew Drive com motor de engrenagem de 24VDC para 2 retratos Sistema de rastreamento solar fotovoltaico
Descrição do VE7 Solar Tracker Slew Drive
Os acionamentos giratórios da Hangtuo's empregam tecnologia de precisão que fornece proporção variável em vários estágios de engrenagem.e habitações prontas para instalaçãoTemos a capacidade de fornecer soluções personalizadas para aplicações específicas.
O projeto e as especificações dos acionamentos giratórios podem variar dependendo dos requisitos específicos da aplicação, incluindo capacidade de carga, velocidade, precisão e condições ambientais.Disponíveis diferentes tamanhos e relações de engrenagem para acomodar uma ampla gama de aplicações e capacidades de carga.
Parâmetros de desempenho do modelo VE
| Parâmetros de desempenho do modelo VE | ||||||||||||
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso ((kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Características
Transmissão de binário: os motores de giro transmitem de forma eficiente o binário do mecanismo de acionamento para o anel de giro, permitindo uma rotação suave e controlada.O sistema de engrenagem de minhoca ou de engrenagem de esporão garante uma transmissão de potência confiável com uma reação negativa mínima.
Proteção do anel giratório: as unidades giratórias fornecem uma caixa fechada que protege os componentes internos, como o anel giratório e as engrenagens, de contaminantes, poeira, umidade,e outros fatores ambientaisIsto ajuda a prolongar a vida útil do sistema de accionamento.
Versatilidade: Os acionamentos de giro podem ser personalizados para atender aos requisitos específicos da aplicação. Eles estão disponíveis em vários tamanhos, capacidades de carga, proporções de engrenagens e configurações de montagem.Esta versatilidade permite-lhes ser utilizados em uma ampla gama de indústrias e aplicações.
Aplicações
Os nossos produtos incluem acionamentos giratórios e componentes relacionados, que são aplicados principalmente em sistemas de rastreamento solar de eixo único ou duplo, veículos de construção, máquinas portuárias,Veículos modulares e pequenos sistemas eólicos.
