Detalhes do produto:
|
| Peso do pacote: | 53 QUILOGRAMAS | Nível de ruído: | ≤50dB |
|---|---|---|---|
| Voltagem de entrada: | 24v | Escala de velocidade: | 0.1-100 rpm |
| Nome do produto: | Traçador Solar | Aplicação: | Sistema de rastreio solar do picovolt |
| Precisão: | 0.1° | Definição: | 3600 ppr |
| Destacar: | Dispositivo de rastreamento solar de alta precisão,Proteção IP66,53 kg de tração solar |
||

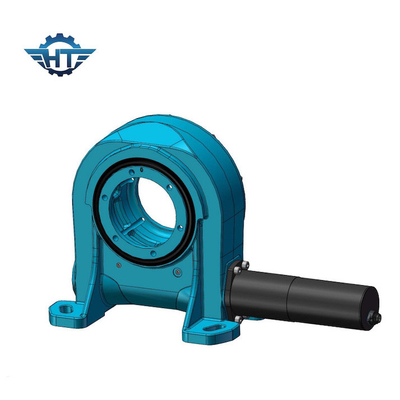

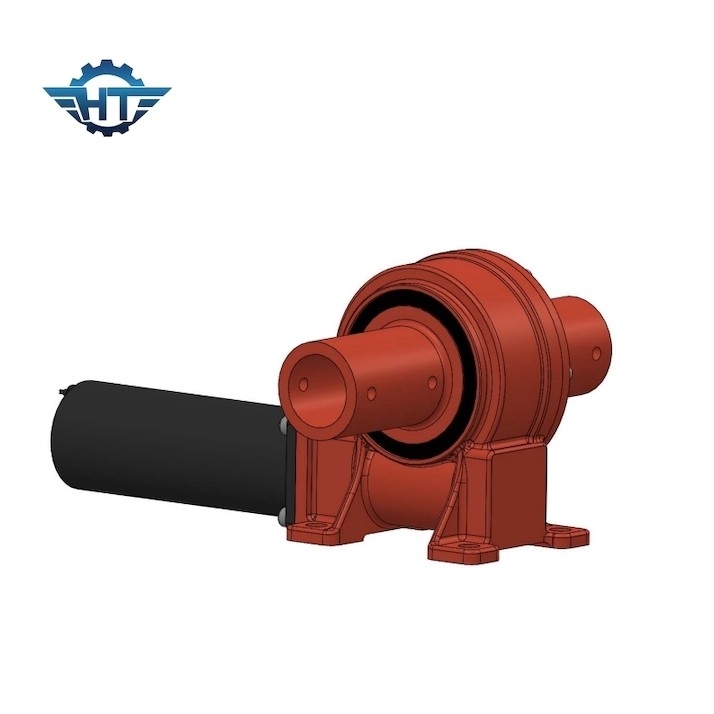

Rastreador Solar de Alta Precisão Resolução de 0,01° Proteção IP66
Descrição do produto
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Estes dispositivos são comumente encontrados em máquinas industriais, sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
Aqui está uma descrição das principais características e componentes de um acionamento giratório:
Casa principal: A unidade de rolamento normalmente consiste em uma casa robusta e compacta que contém todos os componentes internos.A caixa é projetada para suportar cargas pesadas e condições ambientais.
Eixo central: no centro do acionamento giratório há um eixo central, muitas vezes referido como engrenagem de minhoca, que serve como ponto de giro para o movimento de rotação.
Mecanismo de engrenagem: a função principal da unidade de giro é converter o movimento rotativo em movimento angular.com um comprimento de diâmetro não superior a 50 mm,O parafuso de minhoca liga-se aos dentes do engrenagem de anel, permitindo uma rotação controlada.
Motor de acionamento: para controlar a rotação do acionamento giratório, um motor de acionamento externo é geralmente conectado.
Rolamentos: os rolamentos de alta qualidade são componentes cruciais de uma unidade de rotação. Eles fornecem apoio e reduzem o atrito, permitindo uma rotação suave e eficiente.Alguns motores de giro têm várias fileiras de rolamentos para maior estabilidade.
Selo e lubrificação: Para proteger os componentes internos de poeira, sujeira e umidade, os motores giratórios são equipados com selos e juntas.A lubrificação adequada é essencial para reduzir o desgaste e garantir a fiabilidade a longo prazo.
Flange de montagem: Dependendo da aplicação, pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
Engrenagem de saída: algumas unidades de giro possuem uma engrenagem de saída, que é conectada à carga que precisa ser girada.
Parâmetros técnicos
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
- 192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Aplicações
Os motores de giro desempenham um papel crucial em muitas indústrias e aplicações que exigem rotação controlada com precisão e capacidade de carga.Aqui está uma lista de aplicações comumente usadas de drives de giro:
Sistemas de rastreamento solar: são usados para orientar painéis e matrizes solares, a fim de maximizar a captura de energia e melhorar a eficiência da geração de energia solar.
Turbinas eólicas: os motores giratórios são usados para controlar a orientação da gôndola e das pás, a fim de aproveitar eficientemente a energia do vento.
Equipamentos de construção: Excavadoras, guindastes e bombas de concreto são usados para controlar com precisão a rotação do braço ou do balde.
Máquinas agrícolas: o exército combina colhedoras e sistemas de irrigação que usam acionamentos giratórios para facilitar o movimento e o posicionamento de vários componentes.
Manuseio de materiais: Os motores de giro são empregados em sistemas de transportadores, carregadores de materiais e empilhadores para controlar o movimento e o posicionamento de cintas transportadoras e outros equipamentos.
Além disso, os motores de giro são utilizados em mesas giratórias para indexação e posicionamento precisos de peças de trabalho durante processos de usinagem, guindastes de navios, plataformas de perfuração offshore, sistemas de posicionamento de navios,Máquinas de secar ou de secar, sistemas de energia das marés e das ondas, antenas de radiodifusão e sistemas de câmaras de vigilância, fabricação automatizada, equipamento militar e aeroespacial, passeios de parque de diversões,Observatórios e telescópios astronómicos, e equipamento de mineração pesado.
Estes exemplos demonstram a versatilidade dos motores giratórios e a sua importância em vários aspectos da indústria para assegurar uma operação eficiente e segura.
Apoio e Serviços
Suporte Técnico e Serviço do Tracker Solar
Em
Os nossos serviços incluem:
Sugestões de instalação e instalação
Instruções de manutenção
Resolução de problemas
Se tiver alguma dúvida ou precisar de assistência, não hesite em contactar-nos.
Embalagem e transporte
Embalagem e transporte
Embala cuidadosamente cada Solar Tracker Slew Drive com cartão de favo de mel e blocos de limite.
Selar com segurança numa caixa e rotular com as informações de transporte correspondentes.
Certifique-se de que todos os materiais de embalagem estão livres de poeira e sujeira.
Incluir um relatório de ensaio na caixa.
Navio utilizando um transportador confiável.
