Detalhes do produto:
|
| Torque da saída: | 7320 nanômetro | Voltagem de entrada: | 24v |
|---|---|---|---|
| Nível de ruído: | ≤50dB | Garantia: | 5 anos |
| Escala de velocidade: | 0.1-100 rpm | Definição: | 0.01° |
| Temperatura de funcionamento: | -40°C a +120°C | Aplicação: | Sistema de rastreamento fotovoltaico |
| Destacar: | Acionamento de giro solar para precisão,Picovolt que segue a movimentação solar do pântano,Motor de rastreamento solar de alto binário de saída |
||

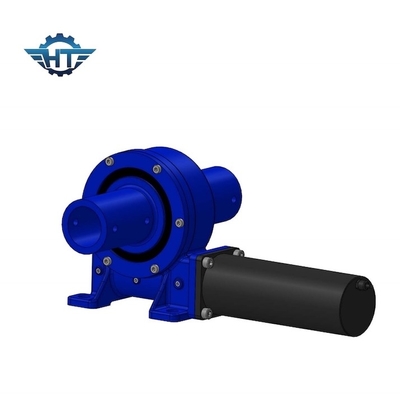

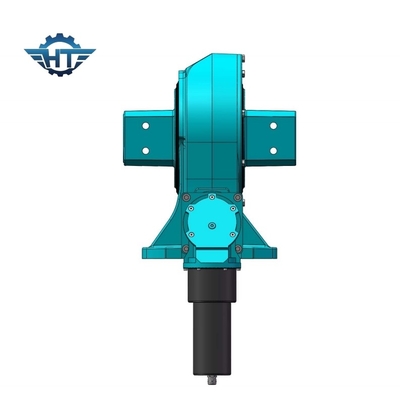

0.1° Dispositivo de rotação de precisão para aplicações de rastreamento fotovoltaico de binário de alta potência
Descrição do produto
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Estes dispositivos são comumente encontrados em máquinas industriais, sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
As principais características e componentes de uma unidade giratória incluem:
Casa principal: A unidade de rolamento normalmente consiste em uma casa robusta e compacta que contém todos os componentes internos.A caixa é projetada para suportar cargas pesadas e condições ambientais.
Eixo central: no centro do acionamento giratório há um eixo central, muitas vezes referido como engrenagem de minhoca, que serve como ponto de giro para o movimento de rotação.
Mecanismo de engrenagem: a função principal da unidade de giro é converter o movimento rotativo em movimento angular.com um comprimento de diâmetro não superior a 50 mm,.
Motor de acionamento: para controlar a rotação do acionamento giratório, um motor de acionamento externo é geralmente conectado.
Rolamentos: os rolamentos de alta qualidade são componentes cruciais de uma unidade de rotação. Eles fornecem apoio e reduzem o atrito, permitindo uma rotação suave e eficiente.Alguns motores de giro têm várias fileiras de rolamentos para maior estabilidade.
Selo e lubrificação: Para proteger os componentes internos de poeira, sujeira e umidade, os motores giratórios são equipados com selos e juntas.A lubrificação adequada é essencial para reduzir o desgaste e garantir a fiabilidade a longo prazo.
Flange de montagem: Dependendo da aplicação, pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
Engrenagem de saída: algumas unidades de giro possuem uma engrenagem de saída, que é conectada à carga que precisa ser girada.
Os motores giratórios são projetados para lidar com cargas pesadas e oferecem controle preciso sobre a rotação, tornando-os ideais para várias aplicações que exigem movimento controlado.e capacidade de suportar cargas tanto axiais como radiais tornam-nos componentes valiosos em indústrias como a construção, energia renovável e manufatura.
Parâmetros técnicos
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
- 192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Aplicações
Os motores de giro são componentes multifuncionais utilizados em uma variedade de indústrias e aplicações em todo o mundo, pois fornecem rotação controlada, posicionamento preciso e capacidade de carga.Uma das principais vantagens dos motores giratórios é a sua versatilidadeOs sistemas de rastreamento solar para geração de energia e equipamentos de mineração pesada são 16 exemplos de aplicações para os acionamentos giratórios.
1Sistemas de rastreamento solar: as unidades de giro são usadas para orientar painéis e matrizes solares para maximizar a captura de energia e melhorar sua eficiência.
2Turbinas eólicas: permitem o controlo da orientação da gôndola e das pás, de modo a que uma turbina eólica aproveite eficientemente a energia eólica.
3- Equipamento de construção: os motores de giro permitem um controlo preciso das retroescavações, dos guindastes ou das bombas de betão através da rotação do braço ou do balde.
4- Máquinas agrícolas: as colhedoras combinadas e os sistemas de irrigação utilizam motores giratórios para impulsionar o movimento e o posicionamento de vários componentes.
5Manuseio de materiais: os motores de giro são utilizados em sistemas de transportadores, carregadores de materiais e empilhadeiras para controlar as cintas transportadoras.
6Mesas giratórias: em processos industriais e de usinagem, são utilizadas em mesas giratórias para assegurar um controlo preciso das peças de trabalho durante a usinagem.
7Equipamento marítimo e offshore: Os motores de giro são necessários nos guindastes dos navios, nas plataformas de perfuração offshore e nos sistemas de posicionamento dos navios para girar cargas e equipamentos.
8Plataformas de trabalho aéreas: são essenciais nas plataformas de elevação e camiões de baldes, permitindo o acesso a áreas elevadas.
9Energia renovável: Para além do vento e da energia solar, os motores de giro são utilizados em sistemas de energia das marés e das ondas para orientar dispositivos de captura de energia.
10. Discos de satélite: Eles ajudam no apontamento e rastreamento de placas de satélite para manter a comunicação.
11Radiodifusão e vigilância: as antenas de radiodifusão e televisão e os sistemas de câmaras de vigilância utilizam motores giratórios para mover a antena ou a câmara.
12Fabricação automatizada: desempenham um papel fundamental nos processos de fabricação automatizados em que são necessários movimento de rotação e controlo preciso.
13Defesa e Aeroespacial: Os lançadores de mísseis, sistemas de radar e telescópios têm motores giratórios para controlar a sua orientação.
14Indústria de entretenimento: Eles podem ser encontrados em passeios de parques de diversões, incluindo rodas gigantes e plataformas giratórias.
15Telescópios e Observatórios: Os observatórios e telescópios astronômicos os utilizam para apontar e rastrear objetos celestes.
16Equipamento de mineração e pedreira: Equipamentos de mineração pesados, como escavadeiras de rodas de balde e recuperadores de empilhadeiras, usam acionamentos giratórios para mover e posicionar seus componentes.
Estes exemplos demonstram a versatilidade dos motores giratórios e a sua importância para uma operação eficiente e segura.
Embalagem e transporte
Embalagem e expedição do dispositivo de rastreamento solar:
O produto é colocado numa caixa de compensado durável e bem selada.
A caixa é então colocada num recipiente exterior de papelão.
O recipiente exterior é selado com um revestimento de plástico à prova d' água.
A embalagem é assinalada com o nome do produto e o logotipo da empresa.
O pacote é enviado por via aérea ou marítima, dependendo da localização do cliente.
