Detalhes do produto:
|
| Nome do produto: | Traçador Solar | Nível da proteção: | IP66 |
|---|---|---|---|
| Peso: | 80 QUILOGRAMAS | Escala de velocidade: | 0.1-100 rpm |
| Nível de ruído: | ≤50dB | Precisão: | 00,15° |
| Voltagem de entrada: | 24v | Tipo do codificador: | Incremental |
| Destacar: | Dispositivo de rastreamento solar de alta performance,Dispositivo de rastreamento solar de 24 V,Motor de rastreamento solar de 50 dB |
||

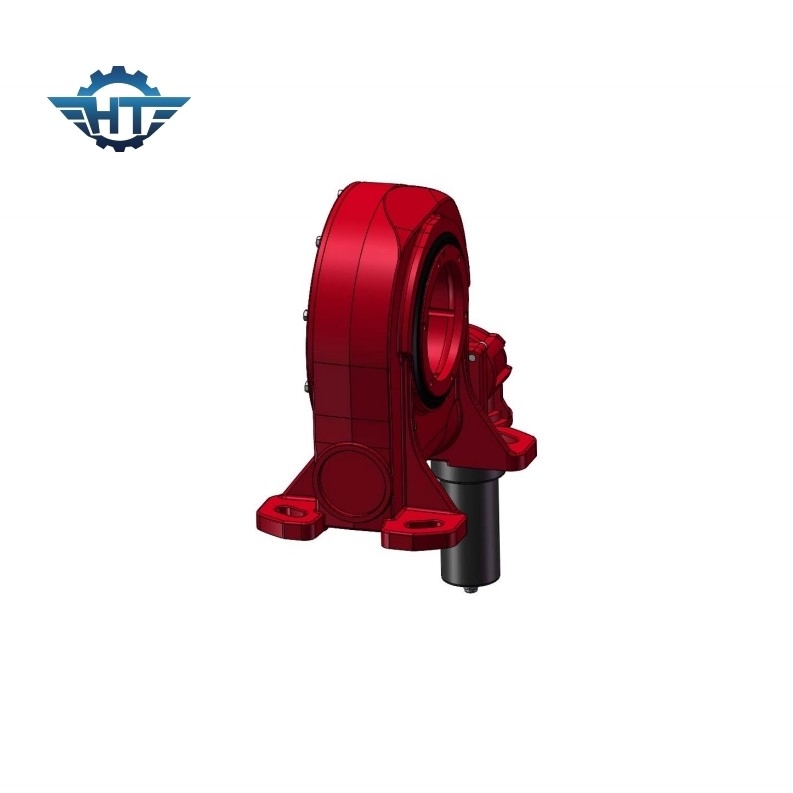

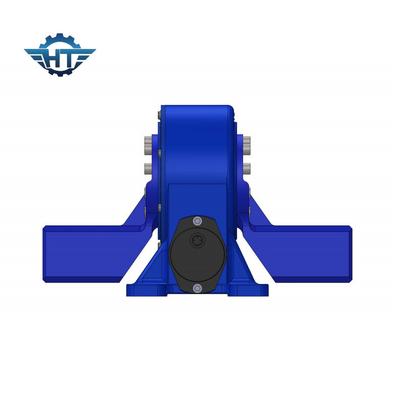

Traçador Solar de Alto Desempenho
Descrição do produto
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Estes dispositivos são comumente encontrados em máquinas industriais, sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
Os componentes principais de uma unidade giratória consistem numa caixa robusta que contém os componentes integrais, um eixo central, engrenagens internas para conversão de movimento, um motor de tração externo,rolamentos para estabilidade e redução do atrito, vedações e lubrificantes para protecção, uma flange de montagem opcional e um engrenagem de saída.
Os motores giratórios são construídos para lidar com cargas pesadas e fornecer um controle preciso do movimento, tornando-os úteis para uma variedade de indústrias.e fabricação devido à sua versatilidade, durabilidade e capacidade de lidar com cargas tanto axiais como radiais.
Características
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Estes dispositivos são comumente encontrados em máquinas industriais, sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
Aqui está uma descrição das principais características e componentes de um acionamento giratório:
Casa principal: A unidade de rolamento normalmente consiste em uma casa robusta e compacta que contém todos os componentes internos.A caixa é projetada para suportar cargas pesadas e condições ambientais.
Eixo central: no centro do acionamento giratório há um eixo central, muitas vezes referido como engrenagem de minhoca, que serve como ponto de giro para o movimento de rotação.
Mecanismo de engrenagem: a função principal da unidade de giro é converter o movimento rotativo em movimento angular.com um comprimento de diâmetro não superior a 50 mm,O parafuso de minhoca liga-se aos dentes do engrenagem de anel, permitindo uma rotação controlada.
Motor de acionamento: para controlar a rotação do acionamento giratório, um motor de acionamento externo é geralmente conectado.
Rolamentos: os rolamentos de alta qualidade são componentes cruciais de uma unidade de rotação. Eles fornecem apoio e reduzem o atrito, permitindo uma rotação suave e eficiente.Alguns motores de giro têm várias fileiras de rolamentos para maior estabilidade.
Selo e lubrificação: Para proteger os componentes internos de poeira, sujeira e umidade, os motores giratórios são equipados com selos e juntas.A lubrificação adequada é essencial para reduzir o desgaste e garantir a fiabilidade a longo prazo.
Flange de montagem: Dependendo da aplicação, pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
Engrenagem de saída: algumas unidades de giro possuem uma engrenagem de saída, que é conectada à carga que precisa ser girada.
Os motores giratórios são projetados para lidar com cargas pesadas e oferecem controle preciso sobre a rotação, tornando-os ideais para várias aplicações que exigem movimento controlado.e capacidade de suportar cargas tanto axiais como radiais tornam-nos componentes valiosos em indústrias como a construção, energia renovável e manufatura.
Parâmetros técnicos
Oferecemos uma gama de redutores de engrenagens planetárias para diferentes tamanhos. Os modelos e detalhes das especificações estão listados na tabela abaixo.
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
- 192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Os nossos reductores planetários estão todos equipados com alta eficácia e classificação IP66 à prova d'água.e cada um é projetado com características de auto-bloqueio e leveza.
Aplicações
As unidades de giro encontram aplicações em uma ampla gama de indústrias e equipamentos onde a rotação controlada, o posicionamento preciso e a capacidade de carga são essenciais.Aqui estão algumas aplicações comuns de drives giratórios:
Sistemas de rastreamento solar: os acionamentos giratórios são amplamente utilizados em sistemas de rastreamento solar para orientar painéis e matrizes solares em direção ao sol durante todo o dia,maximizar a captura de energia e melhorar a eficiência da geração de energia solar.
Turbinas eólicas: são utilizadas em turbinas eólicas para controlar a orientação da gássola e das pás,permitindo que a turbina eólica aproveite eficientemente a energia eólica voltada para a direção do vento predominante.
Equipamento de construção: Os acionamentos de giro são usados em máquinas de construção, como escavadeiras, guindastes e bombas de concreto, para permitir o controle preciso da rotação do braço, braço ou balde.
Máquinas agrícolas: os equipamentos agrícolas, incluindo colheitadeiras e sistemas de irrigação, usam frequentemente acionamentos giratórios para controlar o movimento e o posicionamento de vários componentes.
Manuseio de materiais: Sistemas de transportadores, carregadores de materiais e empilhadeiras utilizam acionamentos giratórios para controlar o movimento e o posicionamento de cintas transportadoras e outros equipamentos.
Tabelas giratórias: nas aplicações de fabricação e usinagem, os acionamentos giratórios são usados em mesas giratórias para permitir a indexação e o posicionamento precisos das peças de trabalho durante os processos de usinagem.
Equipamento marítimo e offshore: Os motores de giro são empregados em guindastes de navios, plataformas de perfuração offshore e sistemas de posicionamento de navios para controlar a rotação de equipamentos e cargas.
Plataformas de trabalho aéreas: As plataformas de elevação e os caminhões de baldes usam acionamentos giratórios para controlar o movimento e o posicionamento da plataforma de trabalho, proporcionando acesso a áreas elevadas.
Anéis de satélite: Os motores giratórios permitem a apontação e rastreamento precisos de antenas de satélite para manter a comunicação com satélites em órbita.
Radiodifusão e vigilância: são usadas em antenas de radiodifusão e televisão e sistemas de câmeras de vigilância para controlar o movimento da antena ou câmera.
Fabricação automatizada: os acionamentos de giro desempenham um papel em vários processos de fabricação automatizados em que são necessários movimentos e posicionamentos de rotação precisos.
Defesa e Aeroespacial: Em aplicações militares e aeroespaciais, eles são usados em sistemas de radar, lançadores de mísseis e telescópios para controlar a orientação dos equipamentos.
Indústria do Entretenimento: Os movimentos de giro podem ser encontrados em passeios de parques de diversões, incluindo rodas gigantes e plataformas giratórias em parques temáticos.
Telescópios e Observatórios: Os observatórios e telescópios astronômicos usam motores giratórios para posicionar e rastrear objetos celestes com precisão.
These examples highlight the versatility of slewing drives and their importance in a wide range of industries and applications where rotational motion and precise control are crucial for efficient and safe operation.
Apoio e Serviços
Suporte técnico e manutenção do dispositivo de rastreamento solar
Oferecemos suporte técnico profissional e serviço para o nosso Solar Tracker Slew Drive. Nossa equipe de especialistas está disponível para ajudá-lo com qualquer problema que você possa ter desde a instalação até a manutenção.
Instalação
Se estiver a instalar o nosso Solar Tracker Slew Drive pela primeira vez, podemos fornecer-lhe instruções e tutoriais detalhados para garantir que o processo corra sem problemas.
Manutenção
O nosso Solar Tracker Slew Drive foi concebido para ser fácil de manter, mas se tiver alguma pergunta ou problema, a nossa equipa está disponível para ajudar.Podemos prestar aconselhamento e assistência em todas as tarefas de manutenção.
Resolução de problemas
Se tiver algum problema com o seu Solar Tracker Slew Drive, a nossa equipa pode ajudar na resolução de problemas.Nós podemos fornecer instruções detalhadas e conselhos para ajudá-lo a obter o seu Solar Tracker Slew Drive de volta a funcionar.
Embalagem e transporte
O Solar Tracker Slew Drive é enviado em uma embalagem de papelão resistente. A embalagem é projetada para proteger o produto de qualquer dano que possa ocorrer durante o transporte.O Solar Tracker Slew Drive é firmemente fixado com espuma e borracha para garantir que não seja danificado durante o transporteO pacote inclui também um manual do produto e todo o material de montagem necessário.
