Detalhes do produto:
|
| Voltagem de entrada: | 24v | Nível da proteção: | IP66 |
|---|---|---|---|
| Garantia: | 5 anos | Aplicação: | Sistema de rastreio solar do picovolt |
| Nível de ruído: | ≤50dB | Nome do produto: | Traçador Solar |
| Peso: | 23 quilogramas | Temperatura de funcionamento: | -40°C a +120°C |
| Destacar: | Interface RS485 Dispositivo de rolamento solar,24V Tracking Solar Slew Drive,Rastreamento solar fotovoltaico Slew Drive |
||

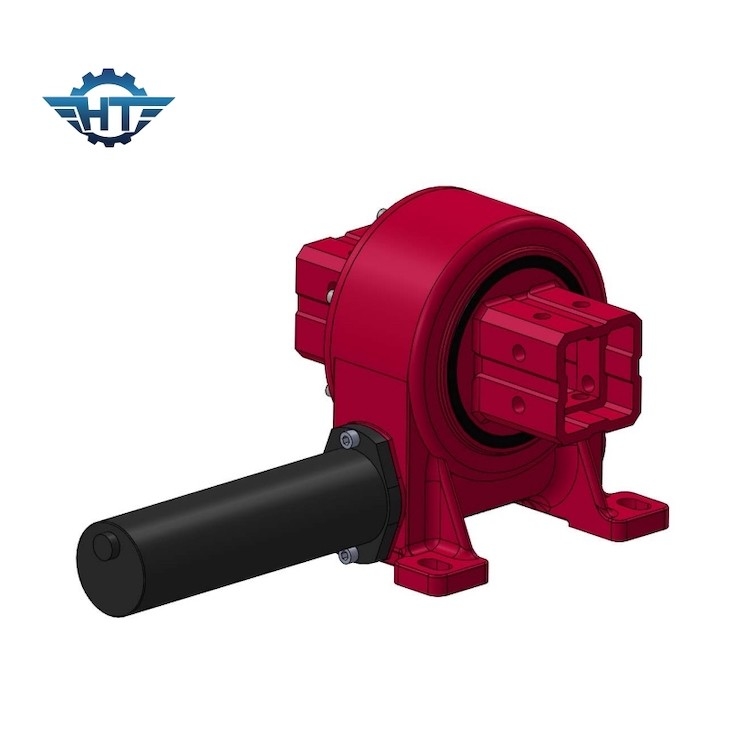

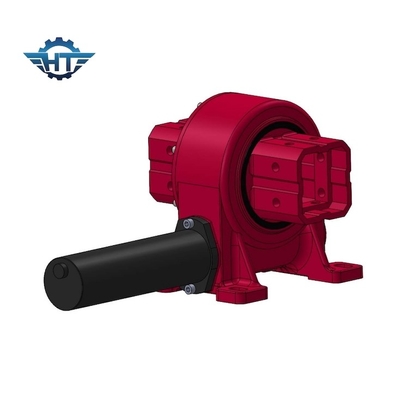

Sistema de rastreamento solar avançado com resolução de 3600ppr e interface RS485
Descrição do produto
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Estes dispositivos são comumente encontrados em máquinas industriais, sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
Aqui está uma descrição das principais características e componentes de um acionamento giratório:
Casa principal: A unidade de rolamento normalmente consiste em uma casa robusta e compacta que contém todos os componentes internos.A caixa é projetada para suportar cargas pesadas e condições ambientais.
Eixo central: no centro do acionamento giratório há um eixo central, muitas vezes referido como engrenagem de minhoca, que serve como ponto de giro para o movimento de rotação.
Mecanismo de engrenagem: a função principal da unidade de giro é converter o movimento rotativo em movimento angular.com um comprimento de diâmetro não superior a 50 mm,O parafuso de minhoca liga-se aos dentes do engrenagem de anel, permitindo uma rotação controlada.
Motor de acionamento: para controlar a rotação do acionamento giratório, um motor de acionamento externo é geralmente conectado.
Rolamentos: os rolamentos de alta qualidade são componentes cruciais de uma unidade de rotação. Eles fornecem apoio e reduzem o atrito, permitindo uma rotação suave e eficiente.Alguns motores de giro têm várias fileiras de rolamentos para maior estabilidade.
Selo e lubrificação: Para proteger os componentes internos de poeira, sujeira e umidade, os motores giratórios são equipados com selos e juntas.A lubrificação adequada é essencial para reduzir o desgaste e garantir a fiabilidade a longo prazo.
Flange de montagem: Dependendo da aplicação, pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
Engrenagem de saída: algumas unidades de giro possuem uma engrenagem de saída, que é conectada à carga que precisa ser girada.
Os motores giratórios são projetados para lidar com cargas pesadas e oferecem controle preciso sobre a rotação, tornando-os ideais para várias aplicações que exigem movimento controlado.e capacidade de suportar cargas tanto axiais como radiais tornam-nos componentes valiosos em indústrias como a construção, energia renovável e manufatura.
Parâmetros técnicos
A seguir, uma breve descrição dos diferentes modelos de redutores disponíveis:
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Aplicações
Os motores de giro são amplamente utilizados em uma variedade de indústrias e aplicações onde a rotação controlada, o posicionamento preciso e a capacidade de carga são essenciais para uma operação eficiente.De sistemas de rastreamento solar a turbinas eólicas, equipamentos de construção e mesas giratórias, os motores de giro permitem o controlo preciso de vários componentes.Equipamento marítimo e offshore, plataformas de trabalho aéreas, sistemas de energia renovável, antenas parabólicas, sistemas de radiodifusão, sistemas de vigilância, processos de fabrico automatizados, aplicações em matéria de defesa e aeroespacial,Passeios de parque de diversões, telescópios e equipamentos de mineração e pedreira.
A versatilidade dos motores giratórios e a sua importância numa ampla gama de aplicações é incomparável.Os motores de giro permitem um movimento eficiente e um posicionamento preciso de vários componentes, assegurando uma operação segura e eficiente numa série de indústrias.
Apoio e Serviços
Suporte técnico e serviços de tracção solar
A nossa equipa de engenheiros experientes irá ajudá-lo a identificar problemas e fornecer soluções para quaisquer problemas que possa encontrar.Desde a manutenção preventiva regular até reparações e substituições de emergência.
Oferecemos apoio técnico e serviços aos nossos clientes, com uma equipa dedicada de profissionais que estão sempre disponíveis para responder às suas perguntas e preocupações.A nossa equipa é altamente treinada e conhecedora em todos os aspectos da tecnologia do Solar Tracker Slew Drive., e pode fornecer-lhe os conselhos e conhecimentos necessários para manter o seu sistema em condições de funcionamento perfeitas.
Também oferecemos uma gama de serviços personalizados, incluindo sugestões de instalação personalizadas e solução de problemas.A nossa equipa pode trabalhar consigo para identificar quaisquer pontos fracos potenciais no seu sistema e fornecer soluções personalizadas para garantir um desempenho óptimo.
O nosso suporte técnico e serviços são projetados para lhe dar a melhor experiência possível com o seu produto Solar Tracker Slew Drive.Por favor, não hesite em nos contactar..
Embalagem e transporte
A embalagem e o transporte do Solar Tracker Slew Drive incluem:
Materiais de embalagem de alta qualidade, tais como embalagem de bolhas de ar, embalagem de encolhimento e amortecimento de espuma.
O produto deve ser seguramente selado numa caixa protetora.
O produto será rotulado com um número de rastreamento e enviado para o endereço especificado.
