Detalhes do produto:
|
| Garantia: | 5 anos | Escala de velocidade: | 0.1-100 rpm |
|---|---|---|---|
| Definição: | 0.01° | Torque da saída: | 7320 N.m |
| Precisão: | 00,15° | Nível da proteção: | IP66 |
| Voltagem de entrada: | 24v | Motor: | Caixa de engrenagens planetária |
| Destacar: | Dispositivo de rastreamento solar de baixo ruído,Traçador Solar de Alta Eficiência,Dispositivo de tração solar |
||

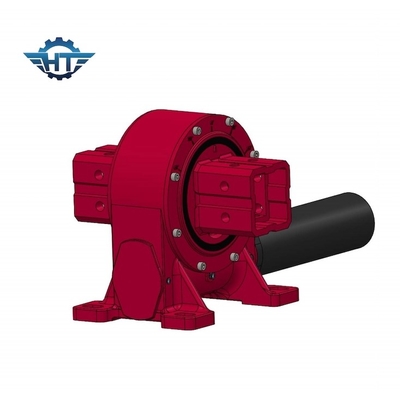

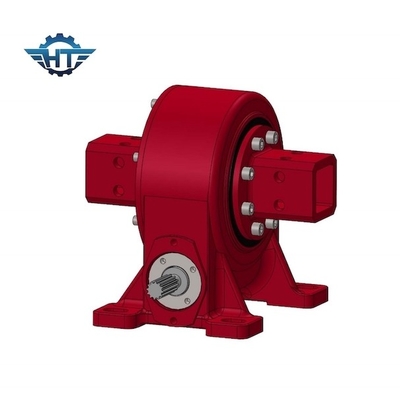

Traçador solar de engenharia de precisão com ampla faixa de temperatura
Descrição do produto
Um acionamento giratório, também conhecido como acionamento giratório ou acionamento de rolamento giratório, é um componente mecânico projetado para facilitar a rotação controlada em torno de um eixo central.É utilizado em várias aplicações onde o movimento de rotação controlado e preciso é crucialAqui está uma descrição detalhada das unidades de giro:
1. Principais componentes
Casa: Os motores giratórios consistem em uma casa robusta que contém todos os componentes internos.
Eixo Central (Worm Gear): No centro do acionamento de rotação há um eixo central, muitas vezes referido como o engrenagem de verme.
Mecanismo de engrenagem: a função principal da unidade de giro é converter o movimento rotativo em movimento angular.com um comprimento de diâmetro não superior a 50 mm,O parafuso de minhoca liga-se aos dentes do engrenagem de anel, permitindo uma rotação controlada.
Motor de acionamento: um motor de acionamento externo é geralmente ligado para controlar a rotação do acionamento giratório.
2. Rolamentos:
Os motores giratórios incorporam rolamentos de alta qualidade, que fornecem suporte e reduzem o atrito, permitindo uma rotação suave e eficiente.Alguns motores de giro têm várias fileiras de rolamentos para maior estabilidade.
3. Segamentos e lubrificação:
Para proteger os componentes internos da poeira, da sujeira e da umidade, os motores giratórios são equipados com vedações e juntas..
4- Flange de montagem:
Dependendo da aplicação, pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
5Equipamento de saída:
Alguns motores de giro têm uma engrenagem de saída, que é conectada à carga que precisa ser girada.
6Características:
Os motores giratórios são conhecidos por sua alta capacidade de carga, design compacto, posicionamento preciso e capacidade de rotação contínua de 360 graus.e são versáteis o suficiente para lidar com cargas tanto axiais como radiais.
7Aplicações:
Os motores giratórios são utilizados em uma ampla gama de indústrias, incluindo sistemas de rastreamento solar, turbinas eólicas, equipamentos de construção, máquinas agrícolas, aplicações marítimas, manuseio de materiais,E muitos mais..
8Personalização:
Os acionamentos de giro podem ser personalizados para atender a requisitos específicos de aplicação, incluindo relações de engrenagem, binário de saída e configurações de montagem.
9Resistência ao ambiente:
Muitos motores giratórios são projetados para suportar condições ambientais adversas, como temperaturas extremas, umidade e ambientes corrosivos.
Os motores giratórios são componentes cruciais em indústrias onde é necessária rotação controlada e posicionamento preciso.e capacidade de suportar cargas pesadas tornam-nos valiosos em várias aplicações, contribuindo para a eficiência e a fiabilidade das máquinas e equipamentos.
Parâmetros técnicos
Visão geral paramétrica dos redutores planetários
O Redutor Planetário é um tipo de caixa de velocidades que funciona girando várias rodas de velocidades para reduzir a velocidade e aumentar o binário.A tabela abaixo mostra os detalhes de cada modelo do redutor planetário, incluindo o binário de saída nominal, o binário de retenção, o binário de inclinação, a carga axial, a carga radial, a relação, a eficiência, a precisão, o IP, a temperatura de funcionamento, o bloqueio automático e o peso.
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
- 192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Os dados acima indicam que os redutores planetários possuem uma ampla gama de características e podem ser aplicados a vários cenários.boa precisão e dureza fiável, tornando-a amplamente aplicável.
Apoio e Serviços
Suporte Técnico e Serviços do Tracker Solar
Na Solar Tracker, entendemos que a chave para um produto de sucesso é fornecer aos usuários o melhor suporte técnico e serviços possíveis.O nosso objectivo é garantir que os nossos clientes recebam o mais alto nível de apoio técnico e serviços disponíveis.
Oferecemos uma variedade de suporte técnico e serviços para o nosso produto Solar Tracker Slew Drive.
Apoio técnico por telefone ou por e-mail.
Apoio técnico e solução de problemas online.
Serviços de manutenção e reparação.
Peças de reposição.
Se você tiver alguma dúvida ou precisar de assistência com o nosso Solar Tracker Slew Drive, por favor, entre em contato conosco e nossa equipe de técnicos experientes ficará feliz em ajudar.
Embalagem e transporte
Embalagem e envio do rastreador solar
O Solar Tracker Slew Drive é embalado em uma caixa de plywoon forte, com uma espuma interna ou cartão para fornecer proteção.Em seguida, é enviado por correio ou transporte aéreo para o endereço de entrega designado pelo cliente..
