Detalhes do produto:
|
| Garantia: | 5 anos | Aplicação: | sistema de rastreamento solar |
|---|---|---|---|
| Escala de velocidade: | 0.1-100 rpm | Nome do produto: | Traçador Solar |
| Tipo do codificador: | Encoder incremental opcional | Precisão: | 0.1° |
| Voltagem de entrada: | 24v | Torque da saída máxima: | 13420N.m. |
| Destacar: | Dispositivo de rastreamento solar IP66,motor giratório para sistema de rastreamento solar,- Sim. - Sim |
||

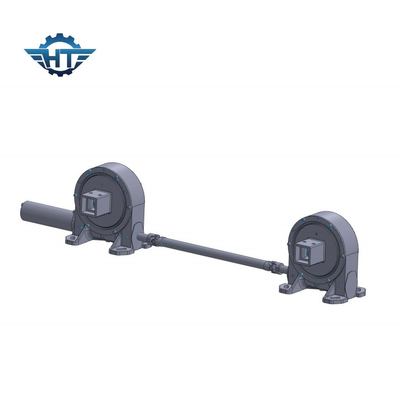

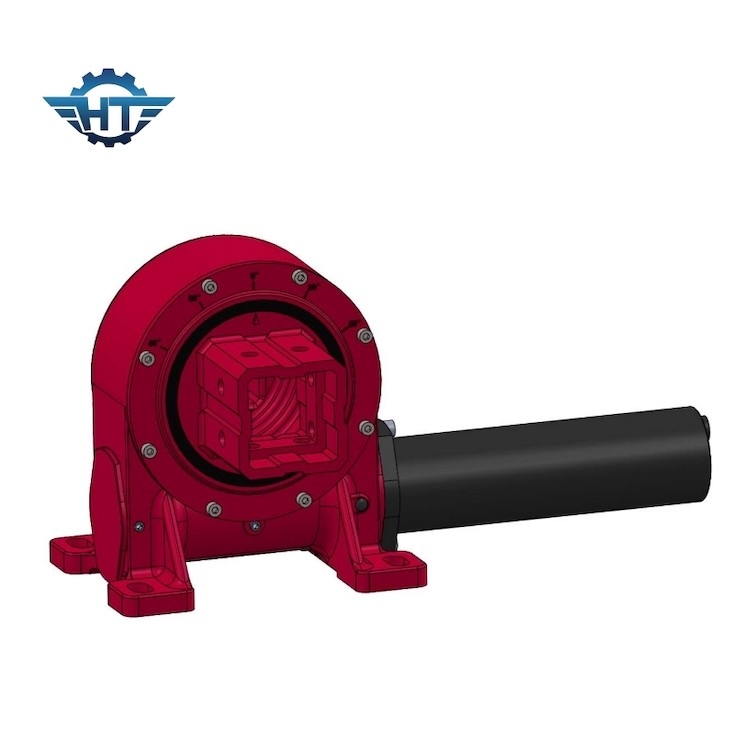

IP66 Solar Tracker Slew Drive com precisão de 0,1° para rastreamento solar
Descrição do produto
Um motor de giro é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.sistemas de localização solar, turbinas eólicas, equipamento de construção e outras aplicações onde é necessária uma rotação controlada e precisa.
As unidades giratórias consistem tipicamente de uma caixa robusta e compacta que contém todos os componentes internos.No núcleo da tração giratória é um eixo centralA principal função do acionamento de giro é converter o movimento rotativo em movimento angular.Isto é conseguido através de um mecanismo de engrenagemO parafuso de minhoca se liga com os dentes do engrenagem de anel, permitindo uma rotação controlada.
Para controlar a rotação do acionamento giratório, um motor de ação externo é geralmente ligado.Rolamentos de alta qualidade são componentes cruciais de um motor giratórioAlguns motores giratórios possuem várias linhas de rolamentos para melhorar a estabilidade.Para proteger os componentes internos da poeiraOs motores de rotação são equipados com vedações e juntas. A lubrificação adequada é essencial para reduzir o desgaste e garantir a fiabilidade a longo prazo.pode ser incluída uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundanteAlguns drives de giro têm uma engrenagem de saída, que é conectada à carga que precisa ser girada. Esta engrenagem pode ser personalizada para atender aos requisitos específicos da aplicação.
Os motores giratórios são projetados para lidar com cargas pesadas e oferecem controle preciso sobre a rotação, tornando-os ideais para várias aplicações que exigem movimento controlado.e capacidade de suportar cargas tanto axiais como radiais tornam-nos componentes valiosos em indústrias como a construção, energia renovável e manufatura.
Parâmetros técnicos
Aqui está uma comparação do modelo, torque de saída nominal, torque de retenção, torque de inclinação, carga axial, carga radial, proporção, eficiência, precisão, IP, temperatura de trabalho, auto-bloqueio,e peso dos modelos de caixas de velocidades de várias dimensões:
|
Modelo |
Torque de saída nominal (N.m) |
Torque de retenção (kN.m) |
Torque de inclinação (kNm) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Título) |
P.I. |
Tep de trabalho ((°C) |
Auto-bloqueio |
Peso (kg) |
|
3 cm |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
12 kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
18 kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
32 kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
28 kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
52 kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
65 kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
88 kg |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
135 kg |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
- 192 kg |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤ 0.15 |
66 |
-40+80 |
- Sim, sim. |
251 kg |
Aplicações
Os motores giratórios encontram aplicações em uma ampla gama de indústrias e equipamentos, onde a rotação controlada, o posicionamento preciso e a capacidade de carga são essenciais.e pode maximizar a captura de energia, melhorar a eficiência da geração de energia, fornecer indexação e posicionamento precisos para processos de usinagem e permitir várias tarefas de movimento e posicionamento.
Aqui estão algumas aplicações comuns de acionamentos giratórios:
Sistemas de rastreamento solar
Turbinas de vento
Equipamento de construção
Máquinas agrícolas
Manuseio de materiais
Tabelas rotativas
Equipamento marítimo e offshore
Plataformas de trabalho aéreas
Energia renovável
Discos de satélite
Radiodifusão e vigilância
Fabricação automatizada
Defesa e Aeroespacial
Indústria do Entretenimento
Telescópios e Observatórios
Equipamento de mineração e pedreira
Ao controlar o movimento e a orientação de muitos dispositivos, os acionamentos giratórios são cruciais para uma operação eficiente e segura e podem ser encontrados em várias indústrias.
