Detalhes do produto:
|
| Tipo do codificador: | Codificador incremental | Temperatura de funcionamento: | -40°C a +120°C |
|---|---|---|---|
| Nível da proteção: | IP66 | Definição: | 3600 ppr |
| Nível de ruído: | ≤50dB | Voltagem de entrada: | 24v |
| Interface de comunicação: | RS485 | Peso do pacote: | 55KG |
| Destacar: | RS485 Motor giratório,Acionamento giratório do codificador incremental,Motor de rastreamento solar 24V |
||

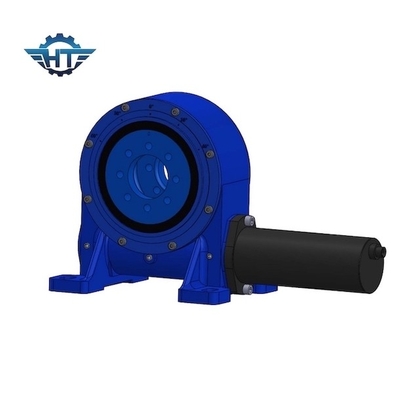

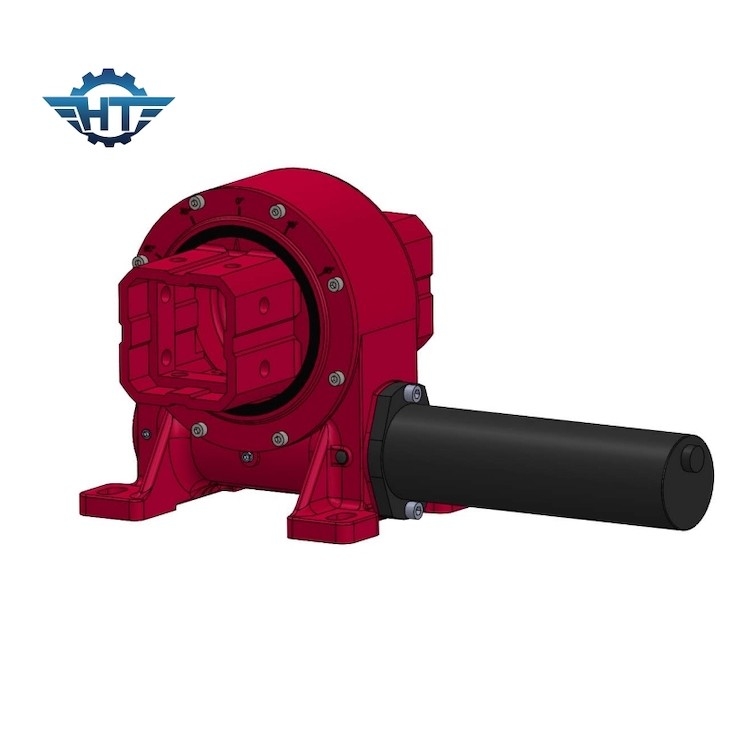

Motor giratório com interface de comunicação RS485 - Rastreador solar
Descrição do produto
Motor giratório: principais características e componentes
Um acionamento de rolagem, também conhecido como acionamento de rolagem ou rolagem de rolagem, é um componente mecânico usado em várias aplicações para permitir a rotação controlada de uma carga em torno de um eixo central.Eles são comumente encontrados em máquinas industriais e energia renovável, equipamentos de construção, sistemas de rastreamento solar e turbinas eólicas, onde é necessária uma rotação controlada e precisa.
Vamos passar pelas principais características e componentes de um motor giratório:
Casa principal: para suportar cargas pesadas e condições ambientais, a unidade giratória normalmente consiste em uma casa compacta e resistente, dentro da qual todos os componentes internos são mantidos.
Eixo central: no centro do acionamento de rotação há um eixo central, geralmente referido como engrenagem de minhoca, que serve como ponto de pivô para o movimento de rotação.
Mecanismo de engrenagem: O mecanismo de engrenagem, muitas vezes composto por um parafuso de minhoca e um engrenagem de anel, converte o movimento rotativo em movimento angular.
Motor de acionamento: O motor de ação é externo ao acionamento de rolagem e fornece o binário necessário para a rotação da carga.
Rolamentos: Rolamentos de alta qualidade são necessários para reduzir o atrito e uma rotação suave e eficiente.
Selo e lubrificação: Selo e juntas protegem os componentes internos de contaminantes externos, e a lubrificação adequada reduz o desgaste.
Flange de montagem: pode ser necessária uma flange de montagem para fixar o acionamento giratório de forma segura na estrutura circundante.
Os motores giratórios oferecem excelente versatilidade, durabilidade e capacidade de carga, tornando-os componentes essenciais de várias aplicações industriais.
Os motores giratórios são projetados para lidar com cargas pesadas e oferecem controle preciso sobre a rotação, tornando-os ideais para várias aplicações que exigem movimento controlado.e capacidade de suportar cargas tanto axiais como radiais tornam-nos componentes valiosos em indústrias como a construção, energia renovável e manufatura.
Parâmetros técnicos
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | - 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Aplicações
Motor de giro em várias indústrias e aplicações
Os motores giratórios são componentes importantes em uma ampla gama de indústrias e equipamentos.bem como capacidade de carga portadoraAqui estão algumas das aplicações comuns de acionamentos giratórios:
1. Sistemas de rastreamento solar: as unidades giratórias são comumente usadas em sistemas de rastreamento solar para orientar painéis e matrizes solares em direção ao sol durante todo o dia,Melhoria da eficiência da produção de energia solar.
2Turbinas eólicas: semelhantes aos sistemas de rastreamento solar, as turbinas eólicas usam acionamentos giratórios para controlar rotativamente a gônsela e as pás da turbina para que ela capture eficientemente a energia do vento.
3Equipamento de construção: os motores de giro são empregados em máquinas de construção, como escavadeiras, guindastes e bombas de concreto, para permitir o controle preciso da rotação do braço, braço ou balde.
4Máquinas agrícolas: São também utilizadas em equipamentos agrícolas, incluindo colheitadeiras e sistemas de irrigação, para controlar o movimento e o posicionamento de vários componentes.
5Manuseio de materiais: as unidades de giro são amplamente utilizadas em aplicações de manuseio de materiais, como sistemas de transportadores, carregadores de materiais e empilhadeiras,para controlo preciso de cintas transportadoras e outros equipamentos.
6Tabelas giratórias: A direção das mesas giratórias é uma das mais importantes aplicações industriais dos motores giratórios.Podem ser utilizados em processos de fabrico e usinagem para permitir a indexação e posicionamento precisos das peças de trabalho durante a usinagem.
7Equipamento marítimo e offshore: os motores de giro são usados em guindastes de navios, plataformas de perfuração offshore e sistemas de posicionamento de navios para permitir o controle de equipamentos e cargas rotativas.
8- Plataformas de trabalho aéreas: as plataformas de elevação e os camiões de baldes são algumas das aplicações em que podem ser encontrados motores de giro para controlar o movimento e o posicionamento da plataforma de trabalho.
9Energia renovável: Além do rastreamento eólico e solar, eles também são utilizados em sistemas de energia de maré e onda para orientação de dispositivos de captura de energia.
10- Discos de satélite: Dispositivos giratórios, têm aplicações tais como antenas de satélite, que exigem apontamento e rastreamento precisos, a fim de manter a comunicação com satélites em órbita.
11Radiodifusão e vigilância: O uso de motores giratórios pode ser visto em sistemas de radiodifusão, antenas de rádio e televisão e autoridades de vigilância para controlar o movimento da antena ou da câmera.
12Fabricação automatizada: São também utilizadas em processos de fabricação automatizados que exigem movimento e posicionamento de rotação precisos.
13Defesa e Aeroespacial: os motores de giro são componentes importantes nos sistemas de radar, lançadores de mísseis e telescópios utilizados neste setor.
14Indústria do entretenimento: o controle rotacional de passeios em parques de diversões é uma área de aplicação para acionamentos giratórios, incluindo rodas gigantes e plataformas de passeio.
15Telescópios e Observatórios: Os observatórios e telescópios astronômicos também dependem de unidades giratórias para apontar e rastrear com precisão os objetos celestes.
16Equipamento de mineração e pedreira: Por último, os motores giratórios são utilizados em várias máquinas pesadas utilizadas no sector da mineração, tais como escavadeiras de rodas de balde e empilhadeiras.
Estes exemplos demonstram as capacidades infinitas dos motores giratórios em muitos sectores industriais diferentes.torna-os componentes inestimáveis para operações eficientes e seguras.
Apoio e Serviços
Suporte técnico e manutenção do dispositivo de rastreamento solar
Na Hangtuo, fornecemos suporte técnico e serviço para o nosso Solar Tracker Slew Drive.Os nossos serviços são projetados para atender às necessidades dos nossos clientes e maximizar o desempenho do nosso Solar Tracker Slew Drive.
Apoio técnico e solução de problemas
A nossa equipa de assistência técnica está disponível para fornecer serviços de assistência e solução de problemas.A nossa equipa também está disponível para ajudar a diagnosticar e resolver quaisquer problemas técnicos que possa ter.
Manutenção e melhorias
Fornecemos serviços de manutenção e atualização para garantir que o seu Solar Tracker Slew Drive esteja sempre a funcionar de forma óptima.
Garantia e reparação
Oferecemos uma garantia completa e serviço de reparo para o nosso Solar Tracker Slew Drive.
Embalagem e transporte
Os produtos Solar Tracker Slew Drive são embalados com espuma ou borracha e colocados numa caixa de papelão ou num recipiente de plástico, dependendo do tamanho e peso do produto.Todos os produtos são enviados com um número de rastreamento para garantir a entrega.
O tempo de envio padrão para os produtos Solar Tracker Slew Drive é de 3 a 5 dias úteis.
Perguntas frequentes
P1: Qual é a marca e o modelo do Solar Tracker Slew Drive?
R1: O Solar Tracker Slew Drive é um modelo Hangtuo VE.
P2: De onde é que veio o Solar Tracker Slew Drive?
A2: O Solar Tracker Slew Drive é de Changzhou, China.
P3: Que certificação tem o Solar Tracker Slew Drive?
A3: O Solar Tracker Slew Drive possui as certificações CE e ISO9001.
Q4: Qual é a quantidade mínima de encomenda do Solar Tracker Slew Drive?
R4: A quantidade mínima de encomenda do Solar Tracker Slew Drive é 1.
P5: Qual é a faixa de preço do Solar Tracker Slew Drive?
A: A faixa de preços do Solar Tracker Slew Drive é de USD 200 ~ 350.
P6: Quanto tempo é o tempo de entrega para o Solar Tracker Slew Drive?
R6: O tempo de entrega para o Solar Tracker Slew Drive é de 7 ~ 15 dias.
