Detalhes do produto:
|
| Modelo: | SE3" | Relação da engrenagem: | 31:1 |
|---|---|---|---|
| Aplicação: | Antena satélite | Lugar de origem: | Changzhou, China |
| Motorista: | Motores de 12/24 de VDC | Certificado: | ISO9001, CE |
| A instalação: | Horizontal ou vertical | Manutenção: | Livre |
| Cor: | como pedido | Folga: | menos de 0,1 grau |
| Destacar: | Movimentação do pântano da linha central do perseguidor solar única,Movimentação solar do pântano para a antena satélite,0.1 Backlash Solar Tracker Slew Drive |
||

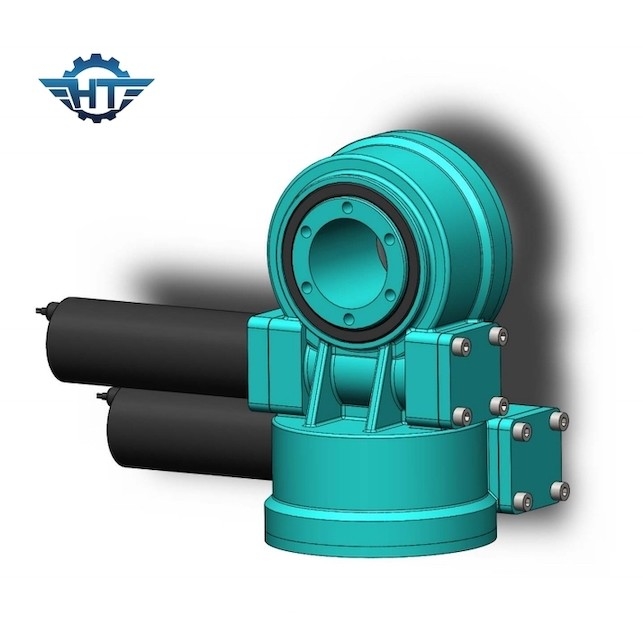

0,1 únicas linhas centrais da folga massacraram a movimentação para o sistema de rastreio solar ou a antena satélite
Descrição da movimentação do gerencio da antena satélite
A caixa de engrenagens da movimentação do sem-fim é apropriada para as aplicações que exigem a rotação lenta com um movimento contínuo ou cíclico capaz de segurar cargas combinadas. O produto é com dimensões padrão para acoplar um motor elétrico ou hidráulico assim como acoplar um sistema inteiro ao equipamento.
Devido a sua densidade, rigidez alta e a outras vantagens mencionadas, um sistema de movimentação do sem-fim é usado no equipamento de variação tal como plataformas móveis do conjunto, sistema satélite, guindastes de carregamento hidráulicos em veículos do transporte, guindastes marinhos pequenos, escadas de gerencio telescópicas, em unidades da roda de grandes transportadores portais marinhos.
Um sistema de movimentação do sem-fim do pântano é uma unidade compactamente construída que consista em um anel, em uma placa de base e em um sem-fim do gerencio. Esta unidade traz as vantagens de um anel do gerencio e de um sem-fim em uma unidade.
Parâmetros da movimentação do gerencio
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
Vantagens
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
