Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SE1 |
|---|---|---|---|
| Relação da engrenagem: | 31:1 | Eficiência: | 40% |
| Cor: | como pedido | Aplicação: | Sistema de rastreio solar automático |
| Lugar de origem: | Changzhou, China | Motorista: | Motor 12/24VDC |
| Certificado: | ISO9001, CE | Bloqueio automático: | Sim |
| Destacar: | Caixa de engrenagens pequena da movimentação do pântano do motor da engrenagem,Caixa de engrenagens solar da movimentação do pântano SE1,caixa de engrenagens solar da movimentação do pântano 50Mn |
||

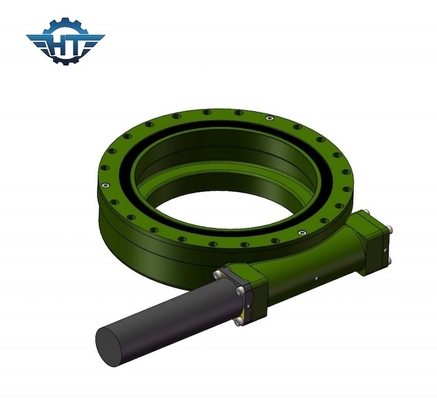

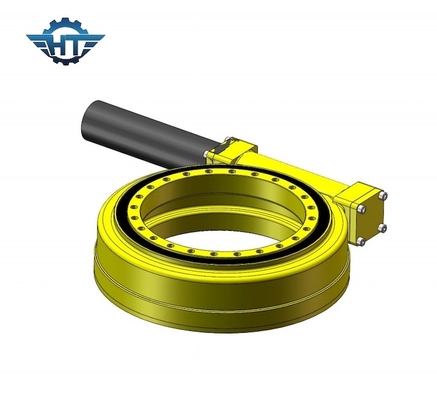

Caixa de engrenagens da movimentação do pântano SE1 com o motor pequeno da engrenagem para o sistema de rastreio solar automático
Descrição da movimentação do pântano SE1
Para a movimentação do gerencio, chamou geralmente o rolamento do gerencio ou o anel do gerencio, é consiste no sem-fim, na engrenagem, no alojamento, no tampão de extremidade, na placa superior, no motor e nos outros componentes. Desde que os componentes do núcleo são sem-fim e engrenagem, podem suportar forças axiais, forças radiais e da reviravolta momentos ao mesmo tempo. Comparado com os produtos giratórios tradicionais, a movimentação nova do gerencio é conveniente de instalar, manter e instalar. as movimentações do gerencio são amplamente utilizadas em sistemas de rastreio solares do picovolt, CPV, CSP e aplicações da construção, incluindo guindastes do caminhão, elevadores, plataformas giratórias, maquinaria do porto, veículos, sistemas pequenos das energias eólicas e a antena satélite. Há 11 tamanhos diferentes disponíveis de 1" a 25" com os mais de 60 modelos para cumprir exigências de seguimento regulares e precisas no picovolt, no CPV e no CSP (poder térmico, torre, fresnel, heliostat) seguindo campos.
Parâmetros de desempenho de séries do SE
| Modelo | Relação | Torque da saída avaliado | Inclinando o torque | Guardando o torque | Carga axial | Carga radial | Eficiência | Precisão | De travamento automático | Peso |
| N.m | N.m | N.m | kN | kN | grau | Sim | quilograma | |||
| 1" | 31:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 300 | 1500 | 7000 | 30 | 15 | 40% | ≤0.1 | Sim | 9 |
| 5" | 37:1 | 637,5 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 14 |
| 7" | 57:1 | 1750 | 10500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 23 |
| 9" | 61:1 | 4300 | 49900 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 44 |
| 12" | 78:1 | 5600 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 51 |
| 14" | 85:1 | 6750 | 135000 | 44200 | 680 | 230 | 40% | ≤0.1 | Sim | 62 |
| 17" | 102:1 | 9460 | 203000 | 53040 | 980 | 390 | 40% | ≤0.1 | Sim | 85 |
| 21" | 125:1 | 16000 | 271000 | 65000 | 1600 | 640 | 40% | ≤0.1 | Sim | 141 |
| 25" | 150:1 | 21450 | 346000 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 182 |
A instalação
As movimentações do gerencio SE1 podiam ser instaladas verticalmente e horizontalmente.
Recomenda-se para montar horizontalmente a parte superior das movimentações do gerencio em pedidos solares ou do mechinery para a melhor proteção. Se necessário, poderia igualmente ser montado verticalmente, mas precisa suportes adicionais.
Aplicações
perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
