Detalhes do produto:
|
| Material: | 50Mn, 42CrMo, QUARTO | Relação da engrenagem: | 51:1 |
|---|---|---|---|
| Torque da saída avaliado: | 7320 nanômetro | Guardando o torque: | kNm 40 |
| Torque de Inclinação: | kNm 8 | Cor padrão: | RAL 9006 |
| Folga: | 0,1 grau | Tipo Rotativo: | Única linha central |
| Destacar: | Caixa de engrenagens da movimentação do pântano da engrenagem de sem-fim,movimentação fotovoltaico do pântano da engrenagem de sem-fim 24V,Movimentação solar do pântano da engrenagem de sem-fim do IP 66 |
||

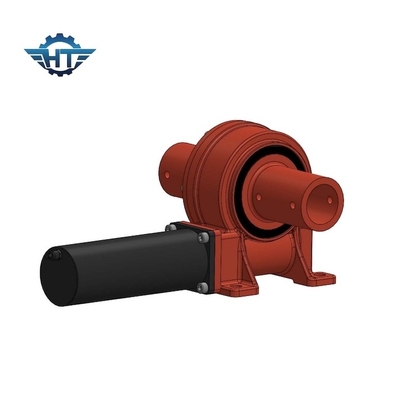

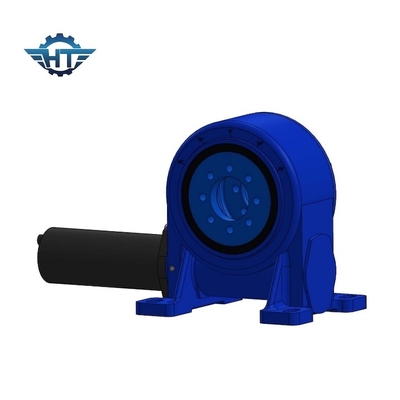

Caixa de engrenagens da movimentação do pântano da engrenagem de sem-fim IP66 para o sistema de rastreio 24V solar fotovoltaico
Descrição da movimentação do gerencio da engrenagem de sem-fim
Uma movimentação do gerencio é composta geralmente de um anel do gerencio, um sem-fim, um alojamento de moldação, e uns componentes padrão como o rolamento e os parafusos, etc. Quando usada no sistema da produção de eletricidade fotovoltaico, a movimentação do gerencio é usada geralmente em combinação com o motor planetário do redutor do motor do redutor de velocidade da C.C. e de velocidade da C.A. Quando usada em projetar o equipamento, é usada regularmente em combinação com o motor hidráulico para funcionar como o sistema de condução do poder.
Parâmetros do modelo Slewing Drives da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Uma movimentação do gerencio é chamada igualmente movimentação da engrenagem do gerencio ou redutor de gerencio, etc. É usada tipicamente em sistemas das energias solares, em turbinas eólicas, no sistema satélite, e em projetar a maquinaria como guindastes do caminhão, elevadores do homem, etc. Foi usada agora pròspera em sistemas de rastreio fotovoltaicos.
Quando uma movimentação do gerencio é usada na indústria energética solar, os usuários têm que escolher ideal de acordo com a área real dos painéis solares. Em geral, a movimentação de um gerencio de 3 polegadas é apropriada para o sistema das energias solares que vem com o painel solar de 3 - 5 m2, as 7 polegadas para o painel solar de 10-17 m2, as 9 polegadas para 18-30 m2, as 12 polegadas para 31-45 m2, e as 14 polegadas para 46-60 m2. Estes são fornecidos para sua referência. Para mais específico e a informações detalhadas, sinta por favor livre contactar nossa pessoa das vendas na página do contato.
Vantagens do produto
1) Torque e carga a rendimento elevado guardar
2) Precisão de seguimento superior
3) Resistência e selagem de corrosão forte eficazes
4) De travamento automático
Campos da aplicação
| Campo das energias eólicas | Maquinaria metalúrgica |
| Indústria clara | Equipamentos pesados |
| Marine Machiner portuária | Produtos militares. |
| Mineração da maquinaria de construção | Equipamento das fundições de aço |
| Planta de tratamento de esgotos | Maquinaria agrícola |
