Detalhes do produto:
|
| Aplicação: | Rastreadores solares | Lugar de origem: | Changzhou |
|---|---|---|---|
| Motorista: | Motor da engrenagem planetária | Certificado: | ISO9001, CE |
| A instalação: | Horizontal | Manutenção: | Livre |
| Cor: | como pedido | Folga: | 0,1 grau |
| Destacar: | Os perseguidores solares montados horizontais massacraram a movimentação,movimentação solar do pântano dos perseguidores da C.C. 24V,Os perseguidores solares massacraram a movimentação com motor |
||

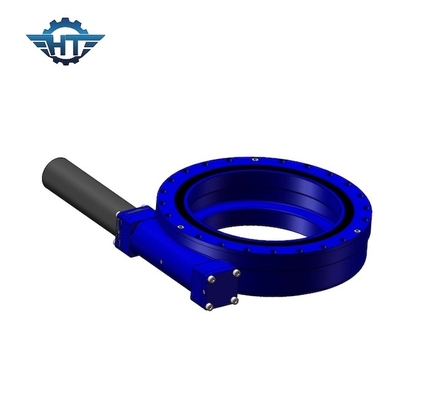

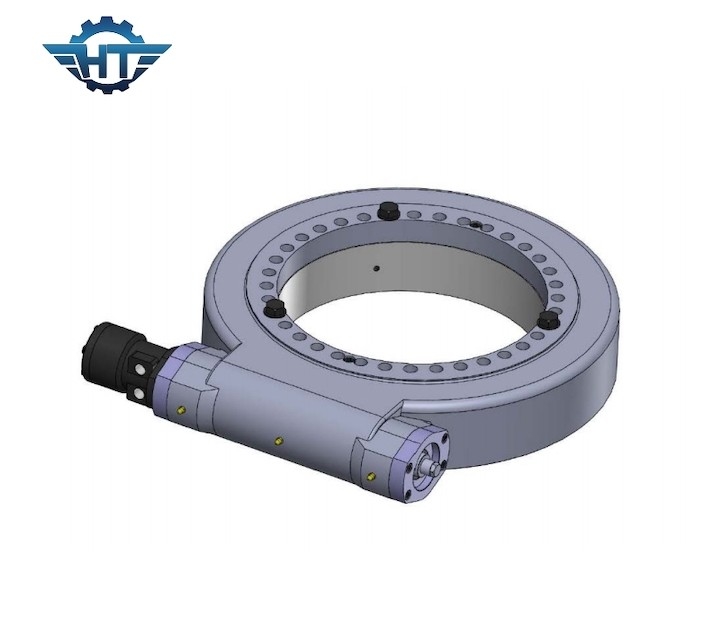

Caixa de engrenagens montada horizontal da movimentação do pântano com o motor da C.C. 24V para perseguidores solares
Massacrou a descrição da caixa de engrenagens da movimentação
A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
| Modelo: | SE5 | Lugar de origem | Changzhou, China |
| Tipo | HANGTUO | Tipo | Fechado |
| Material | 42CrMo, 50Mn | Torque da saída | 600 N.m |
| Inclinando o torque do momento | 6 K N.m | Guardando o torque | 9,2 K N.m |
| Avaliação axial estática | 68 KN | Avaliação radial estática | 27 KN |
| Avaliação axial dinâmica | 34 KN | Avaliação radial dinâmica | 14 KN |
| Relação da engrenagem | 37:1 | Eficiência | 40% |
Movimentação recomendada do gerencio
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
As vantagens principais de movimentações do gerencio do SE
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto, apropriado para a instalação horizontal
