Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 1750Nm |
| Guardando o torque: | 13200Nm | Torque de Inclinação: | 7000Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Caixa de engrenagens vertical do sem-fim do envelope da movimentação do pântano,Movimentação vertical do pântano para o seguimento de Sun,Movimentação solar vertical do pântano VE7 |
||

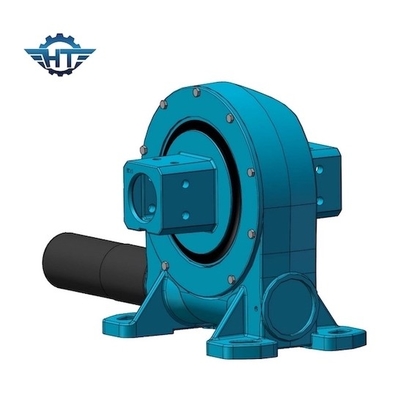

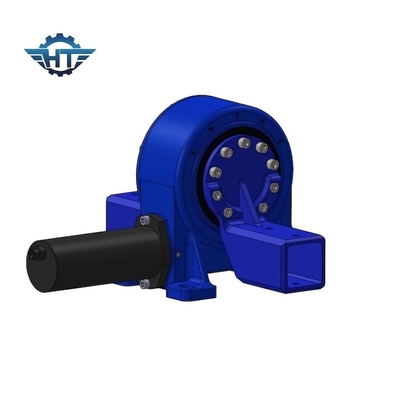

Movimentação vertical do pântano VE7, caixa de engrenagens do sem-fim do envelope para sistemas de rastreio de Sun
Descrição da movimentação do pântano da engrenagem de sem-fim do envelope
A movimentação do gerencio tem a característica de travamento automático reversa devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas. Esta característica aumenta extremamente a estabilidade do funcionamento do anfitrião e do fator de segurança. Comparado aos produtos tradicionais do gerencio, a caixa de engrenagens da movimentação do gerencio é fácil de instalar, fácil manter, e salvar o espaço considerável da instalação. As vantagens são como segue:
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta
5. Função de travamento automático
Folha técnica do modelo Slewing Drive da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | Sim | 251 |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Glossário de Paramaters chave
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
