Detalhes do produto:
|
| Material: | ferro fundido | Modelo: | SDE3" |
|---|---|---|---|
| Tamanho: | 3-25 polegadas | Diâmetro: | 100-800mm |
| Opções de engrenagem: | Engrenagens Externas | garantia: | 5 anos |
| OEM: | Disponível | Tipo Rotativo: | Eixo duplo |
| Destacar: | Acionamento de engrenagem de giro de eixo duplo pequeno,acionamento de giro de eixo duplo de 25 polegadas,acionamento de giro de eixo duplo SDE 3" |
||

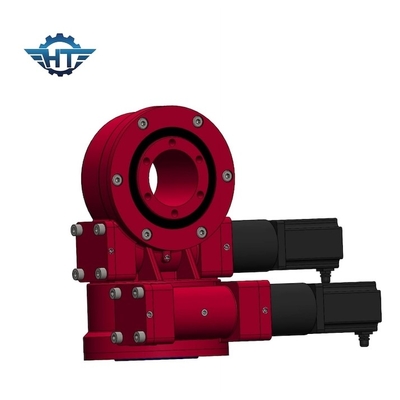

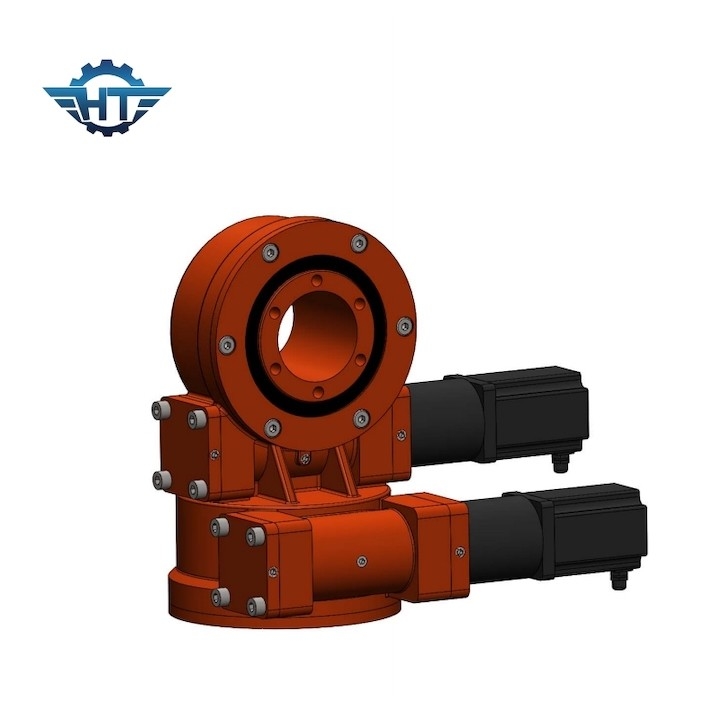

Carcaça fechada de engrenagem de giro de eixo duplo pequeno para projeto de painel de rastreamento solar
Descrição da engrenagem de giro
Os acionamentos giratórios do Hangtuo fornecem uma grande relação de transmissão em um único estágio de engrenagem, otimizado para peso versus desempenho.As roscas e engrenagens são montadas em um alojamento de baixo perfil, auto-retentor e pronto para instalar, permitindo que o produto reaja a todas as forças axiais e radiais e aos momentos de inclinação resultantes criados nas aplicações mais desafiadoras.Esses produtos altamente adaptáveis também apresentam forte resistência a choques, desempenho de longa duração, rotação suave, proteção de rolamento e opções de acionamento selado.Todos os benefícios técnicos, combinados com padrões de qualidade líderes do setor, tornam os produtos Hangtuo os candidatos ideais para aplicações pesadas de desempenho crítico.
Parâmetros de desempenho da unidade de giro do modelo SDE
| Parâmetros de Desempenho do Modelo SDE | ||||||||||||
| Modelo | Torque nominal de saída (Nm) |
Torque de Inclinação (kN.m) |
Torque de retenção (kN.m) | Carga Axial (kN) | Carga radial (kN) | Razão | Eficiência |
Precisão (grau) |
IP |
Tep de Trabalho (℃) |
Bloqueio automático | Peso (kg) |
| 3" | 600 | 1,5 | 5.8 | 10 | 15 | 31:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 25kg |
| 5" | 800 | 6 | 9.2 | 16 | 27 | 37:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 34kg |
| 7" | 2000 | 7.5 | 13.2 | 34 | 58 | 57:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27.2 | 60 | 130 | 61:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0,15 | 66 | -40～+80 | Sim | 705kg |
O Princípio de Funcionamento do Acionamento de Giro
O sem-fim é acionado pelo motor, que aciona o acionamento giratório para girar e produzir o torque através do flange fixado na carcaça.O acionamento giratório possui autotravamento reverso devido à engrenagem helicoidal com características de autotravamento reverso.
Características principais
1. estável
2. alta precisão
3. excelente desempenho
