Detalhes do produto:
|
| Modelo: | SDE7” | Torque da saída: | 2000 Nm |
|---|---|---|---|
| Inclinando o torque: | 7500 Nm | Guardando o torque: | 13200 nanômetro |
| OEM: | Disponível | Relação da engrenagem: | 57:1 |
| Característica: | A instalação rápida | Precisão: | 0~0.15° |
| Destacar: | 7 polegadas de movimentação dupla do pântano da linha central,Caixa de engrenagens da movimentação do pântano do painel do picovolt,Movimentação solar do pântano do perseguidor do painel do picovolt |
||

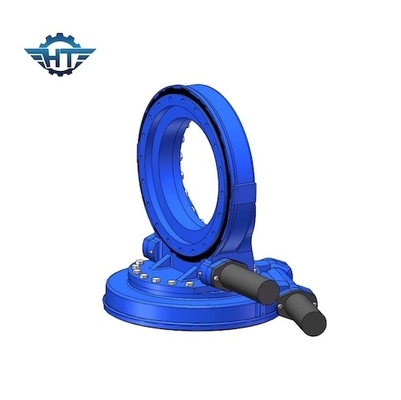

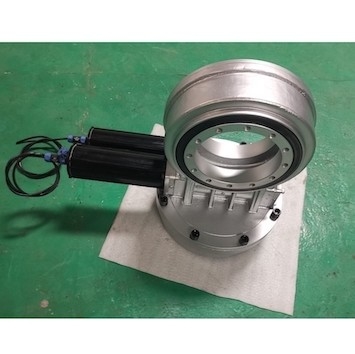

7 polegadas de caixa de engrenagens dupla da movimentação da engrenagem de sem-fim da linha central para sistemas de rastreio solares do painel do picovolt
Descrição dupla da caixa de engrenagens da movimentação da engrenagem de sem-fim da linha central
7 o perseguidor solar da linha central da polegada 2 ou da linha central dupla com precisão da movimentação do gerencio até 0,1 graus e estrutura traseira para 15 partes de painéis solares dimensiona 0,99 m x 1,64 m e peso de 20 quilogramas máximo cada. Tão junto para até a superfície do painel 30㎡ solar. A área sugerida dos painéis fotovoltaicos que outras movimentações do gerencio possam levar é como segue:
| modelo da movimentação do gerencio | os medidores quadrados dos painéis solares podem carregar (máximo) |
| SDE1 | ㎡ <5 |
| SDE3 | ㎡ <15 |
| SDE5 | ㎡ <20 |
| SDE7 | ㎡ <30 |
| SDE9 | ㎡ <40 |
| SDE12 | ㎡ <50 |
| SDE17 | ㎡ <60 |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicações
Aplicação da movimentação giratória no sistema de rastreio fototérmico
1. o sistema de rastreio do prato, seguimento da dois-linha central pode realmente ser dividido em dois tipos: horizontal e elevação.
2. O tipo sistema fototérmico da calha pode ser dividido no grande tipo da calha e no tipo pequeno da calha. Devido à grande abertura do sulco e à exigência da velocidade de rotação rápida, os cilindros hidráulicos são usados atualmente mais para grandes sulcos, mas há igualmente uns grandes projetos do sulco usando redutores. Para o tipo pequeno da calha, principalmente o tipo de aquecimento projetos da calha, o comprimento do coletor é relativamente curto, que é muito apropriado para a instalação e o uso do redutor giratório vertical da série da VE. Devido ao projeto integrado do apoio e do redutor giratório, a instalação é conveniente. Ao mesmo tempo, o projeto estrutural complexo do suporte da calha é simplificado.
3. O projeto de Fresnel é similar à mini-calha.
