Detalhes do produto:
|
| Relação da engrenagem: | 37:1 | Tipo: | Fechado |
|---|---|---|---|
| Aplicação: | rastreadores solares de eixo duplo | Linha central: | Linha central dupla |
| Categoria do IP: | IP66 | Cor: | Como pedido |
| Effciency: | 40% | Folga: | 0.15° |
| Destacar: | Movimentação dupla elétrica do pântano da linha central,Movimentação dupla do pântano da linha central dos perseguidores solares,Movimentação dupla incluida do pântano da linha central |
||

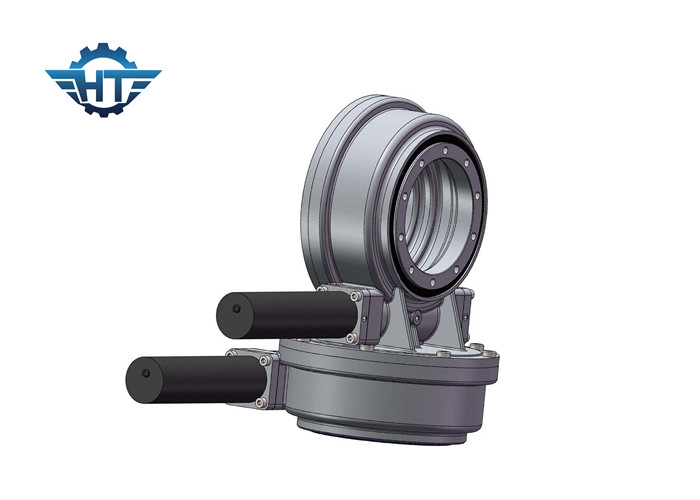

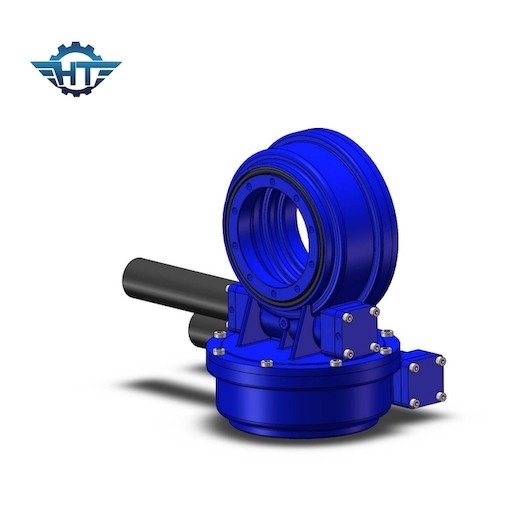

Folga elétrica incluida da movimentação 0.15° do pântano para perseguidores solares da linha central dupla
Descrições elétricas da movimentação do pântano
Nossas movimentações do gerencio são fabricadas sob os sistemas de controlo de alta qualidade e uma equipe de especialistas experientes. São projetados e fabricados por coordenadores totalmente automático e semiautomáticos inovativos do equipamento de produção, os experientes e qualificada. As movimentações do gerencio são apropriadas para as aplicações que exigem o movimento contínuo ou cíclico e podem segurar cargas combinadas: CPV, picovolt, CSP, antenas parabólicas, etc. Nossos produtos têm tamanhos padrão da conexão para a conexão fácil e simples aos motores ou aos sistemas elétricos, hidráulicos.
Vantagens elétricas da movimentação do pântano
1. 360 graus de seguimento
2. Motores diferentes da conexão baseados nas necessidades dos clientes
3. Precisão alta
4. Manutenção fácil
5. De travamento automático
6. Método fácil e fluente de começar e da parar
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características elétricas da movimentação do pântano
Relação da engrenagem
A rotação do sem-fim horizontal gerencie uma engrenagem sobre uma perpendicular da linha central para a linha central de parafuso. Esta combinação reduz a velocidade do membro conduzido e igualmente multiplica seu torque; aumentando a proporcionalmente como as diminuições da velocidade. A relação da velocidade dos eixos depende em cima da relação do número de linhas do sem-fim ao número de dentes na roda ou na engrenagem de sem-fim.
Sem-fim da ampulheta
Nossas movimentações do gerencio estão usando a tecnologia do sem-fim da ampulheta, em que o sem-fim é dado forma para contratar mais dentes na engrenagem. Resultados aumentados deste acoplamento do dente na maiores força, eficiência e durabilidade.
Função
As movimentações do gerencio funcionam com tecnologia padrão do sem-fim, em que o sem-fim no eixo horizontal atua como o motorista para a engrenagem, geralmente, o eixo é conduzido pelo motor elétrico da engrenagem.
