Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Travamento do auto: | Sim |
| Torque da saída avaliado: | 2000 nanômetros | Guardando o torque: | 13500 nanômetro |
| Inclinando o torque: | 13200 nanômetro | Precisão: | 0,15 ° |
| Destacar: | Movimentação dupla do pântano da linha central do quarto,0.15 ° Dual Axis Slew Drive,15 movimentações duplas do pântano da linha central do ° |
||
A linha central dupla guardando alta do torque massacrou a movimentação para o sistema de rastreio solar
Descrição dupla da movimentação do pântano da linha central
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são
danificado, o torque máximo conseguido é chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |

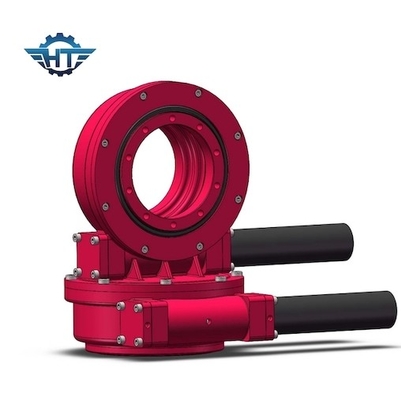

Produtos duplos da movimentação do pântano da linha central
As movimentações duplas do pântano da linha central são soluções perfeitas nas aplicações de seguimento solares da linha central dupla. A movimentação dupla do pântano da linha central tem três tipos soluções com movimentações do pântano:
Geralmente, para a estrutura fácil do suporte, a movimentação do pântano do sde seria a solução perfeita, mas os outros dois são igualmente muito populares.
Duas movimentações de seguimento horizontais do pântano
Uma movimentação de seguimento horizontal do pântano e uma movimentação de seguimento vertical do pântano
Aplicação dupla da movimentação do pântano da linha central
O dispositivo da movimentação do gerencio pode ser usado em todas as ocasiões onde a rotação do completo-círculo é exigida ao mesmo tempo que a mudança da velocidade é exigida. Quando é necessário realizar a transmissão de energia do torque maior, a transmissão do movimento de uma precisão mais alta, ou a escolha do mecanismo que exige uma estrutura de corpo compacta e uma integridade alta, os dispositivos da movimentação do gerencio são a solução.
As aplicações mais comuns são geralmente a estrutura giratória do completo-círculo da maquinaria da engenharia e de construção, assim como energia solar, energias eólicas e vária maquinaria a longo prazo do seguimento automático. É fácil realizar o controle digital, assim que tem muitas aplicações no campo de robôs industriais.
