Detalhes do produto:
|
| Modelo: | 9 polegadas | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| aplicação: | Único sistema de rastreio solar | Lugar de origem: | Changzhou, China |
| Motorista: | Motor da C.C. | A instalação: | Vertical |
| Cor: | Como pedido | Folga: | ＜0,03° |
| Destacar: | slewing drive for solar tracking system,solar tracker drive |
||

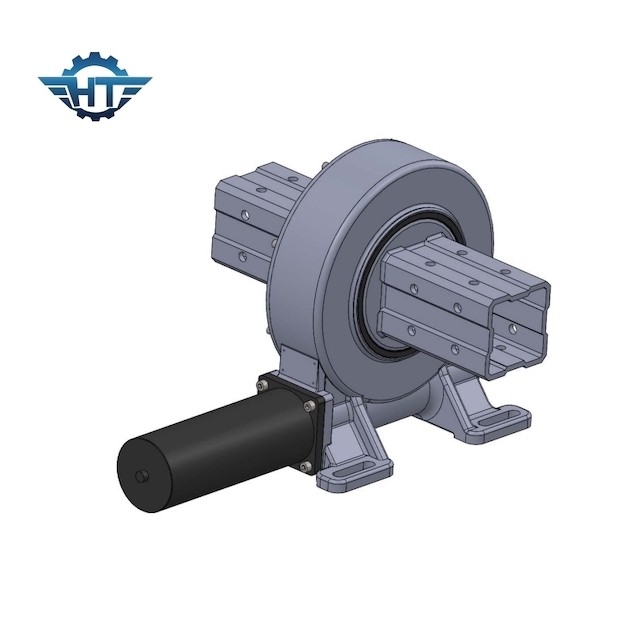

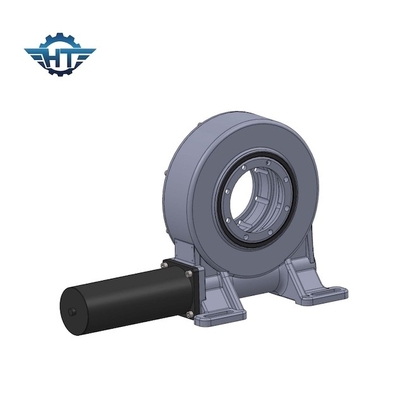

Caixa de engrenagens pequena montada vertical do sem-fim para o único sistema de rastreio solar
Descrição pequena da caixa de engrenagens do sem-fim
A movimentação do gerencio é um design compacto aplicado na indústria solar da escala. Pode igualmente ser aplicada em aplicações móveis, incluindo elevadores do homem, guindastes e máquinas de pavimentação de levantamento, satélite, robô, industrial, etc. Nós oferecemos uma escala extensiva de movimentações do pântano encontrar as especificações e as necessidades dos nossos clientes. Nossas movimentações do pântano para entregar na segurança, na confiança e na disponibilidade.
A engrenagem e o sem-fim são contato em uma condição da malha perfeita próxima. Esta vontade permite por sua vez transferência altamente eficiente da força motriz, a distribuição de carga uniforme e um nível muito impressionante de posicionar a precisão na movimentação do gerencio.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito,
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Precisão alta
