Detalhes do produto:
|
| Modelo: | SE9 | RELAÇÃO DA ENGRENAGEM: | 61:1 |
|---|---|---|---|
| aplicação: | Sistema de rastreio solar | Lugar de origem: | Changzhou, China |
| Motorista: | Motor da engrenagem planetária | Certificado: | ISO9001, CE |
| A instalação: | Única linha central | Manutenção: | Livre |
| Cor: | Como pedido | Folga: | 0,1 graus |
| Destacar: | slewing drive for solar tracking system,solar tracker drive |
||

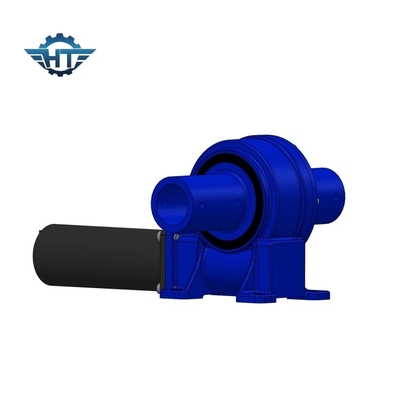

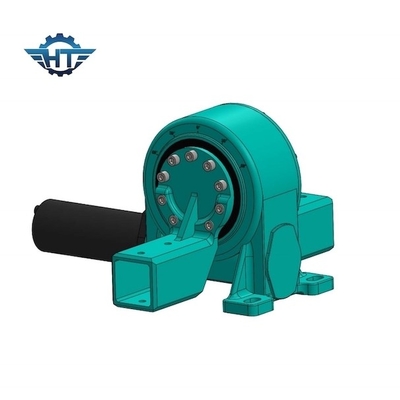

O perseguidor solar vertical massacrou a movimentação com os 24 motores planetários do VDC para o sistema de rastreio solar
Descrição solar vertical da movimentação do pântano do perseguidor
As movimentações do gerencio estão tendo os módulos de gerencio são unidades rotatórias compactas integradas em um alojamento do ferro fundido que contenha um anel de gerencio com uma engrenagem. A engrenagem gerencie o anel de gerencio com grande precisão e permite-o a rotação lisa e o esforço máximo. A movimentação do gerencio tem muitos tipos tais como tipo incluido, tipo de abrigo aberto, tipo vertical, tipo duplo da linha central, tipo da elevada precisão, o tipo de movimentação movimentação do sem-fim do gerencio etc. é baseado no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
O SE massacrou a folha de dados da movimentação
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 1" | 32:1 | 400 | 1000 | 1800 | 22 | 12 | 40% | ≤0.1 | Sim | 6 |
| 3" | 31:1 | 600 | 1500 | 3000 | 30 | 16 | 40% | ≤0.1 | Sim | 8 |
| 5" | 37:1 | 800 | 6000 | 9200 | 68 | 27 | 40% | ≤0.1 | Sim | 12 |
| 7" | 57:1 | 2000 | 13500 | 13200 | 132 | 58 | 40% | ≤0.1 | Sim | 21 |
| 9" | 61:1 | 4400 | 45000 | 30800 | 340 | 130 | 40% | ≤0.1 | Sim | 49 |
| 12" | 78:1 | 5800 | 54400 | 40560 | 480 | 190 | 40% | ≤0.1 | Sim | 61 |
| 14" | 85:1 | 6550 | 68000 | 54200 | 680 | 230 | 40% | ≤0.1 | Sim | 63 |
| 17" | 102:1 | 9400 | 135600 | 65040 | 980 | 390 | 40% | ≤0.1 | Sim | 105 |
| 21" | 125:1 | 16000 | 203400 | 81000 | 1600 | 640 | 40% | ≤0.1 | Sim | 149 |
| 25" | 150:1 | 21000 | 271160 | 89000 | 2400 | 950 | 40% | ≤0.1 | Sim | 204 |
Vantagens da movimentação do gerencio
1. Rotação 360 graus
2. Conexão de um motor de comando do lado esquerdo ou direito
3. Durante a instalação, não é necessário ajustar o afastamento de alinhar; isto é ajustado já pelo produtor antes da fábrica
4. A graxa tinha sido enchida antes da fábrica
4. A instalação simples e baixa manutenção
5. Utilização racional do espaço
6. A engrenagem é de travamento automático; consequentemente um freio não é necessário
7. Método fácil e fluente de começar e da parar
8. Torque de inclinação alto, apropriado para a instalação horizontal
