Detalhes do produto:
|
| Relação da engrenagem: | 31:1~150:1 | Linha central: | Única linha central vertical |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Estrutura: | Vermes e engrenagens |
| Esperança de vida: | 30 anos | Cores: | RAL9006 |
| Uso: | Rastreadores solares | Proteja a característica: | IP66 |
| Destacar: | solar tracker drive,slewing drive for solar tracking system |
||

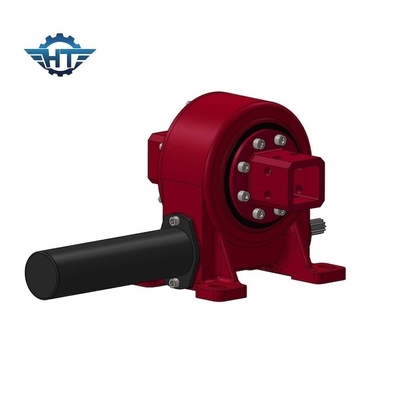

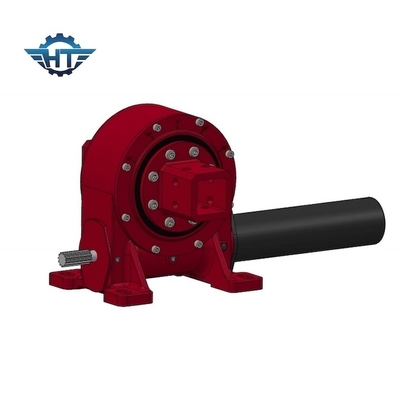

Acionamento de engrenagem de minhoca para rastreador solar com motor de engrenagem planetária de 24VDC
Descrição da unidade de tração do worm gear
O motor de rolagem horizontal de eixo único SE é um componente crítico tanto no sistema de rastreamento solar de eixo único como no sistema de rastreamento solar de eixo duplo.Energia eólica, etc..
Um rastreador de um único eixo orienta os módulos fotovoltaicos ao longo de um eixo de rotação, movendo-se horizontalmente de leste para oeste à medida que o sol se move.Movendo estes módulos fotovoltaicos requer que o redutor oferecer tanto a carga de manutenção e torque de rotação algo que apenas um motor de giro altamente especializado pode oferecerOs rastreadores aplicados a motores de giro que envolvem um maior número de dentes na linha de passo do anel de engrenagem oferecerão a máxima quantidade de resistência, durabilidade e desempenho.Isso garante que o rastreador tenha a maior vida útil possível com o menor tempo de inatividade ou custo de manutenção.
Os rastreadores de dois eixos giram de um lado para o outro e para cima e para baixo, permitindo um rastreamento ainda mais preciso do movimento do sol.Dado que empregam dois graus de liberdade, a utilização de motores de rotação fortes e potentes é ainda mais importante para uma funcionalidade confiável e contínua no campo.
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Vantagens
1Rotação 360 graus
2. Motor de condução ligado ao lado esquerdo ou direito
3Durante a instalação, não é necessário ajustar a distância entre os engrenagens; esta já é definida pelo fabricante antes da fábrica.
4A graxa tinha sido preenchida antes da fábrica.
4Instalação simples e manutenção reduzida
5Utilização racional do espaço
6. A engrenagem é auto-bloqueada; portanto, não é necessário um travão
7Método fácil e fluente de arranque e parada
8- Alto binário de inclinação, adequado para instalação horizontal
