Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 1750Nm |
| Guardando o torque: | 13200Nm | Inclinando o torque: | 7000Nm |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | solar tracker drive,solar slew drive |
||

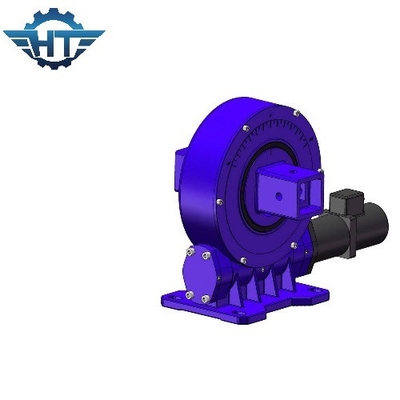

Movimentação pequena do pântano da eficiência elevada com os motores da engrenagem 24VDC planetária para perseguidores solares
Descrição pequena da movimentação do pântano

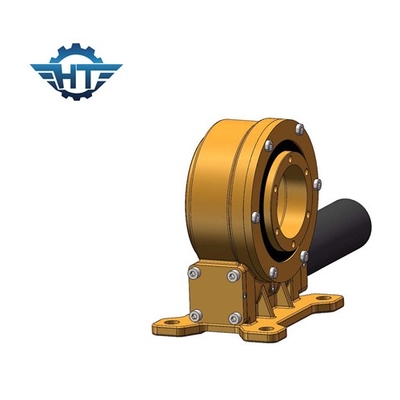

As movimentações verticais do pântano são montadas verticalmente, ele são projetadas especificamente para os sistemas de rastreio solares da única linha central lisa que exigem o seguimento para o sol para o leste - a - oeste. A rotação precisa da movimentação vertical do pântano permite que o mecanismo siga perfeitamente. Este tipo da movimentação vertical do gerencio é fabricado usando a tecnologia a mais atrasada que incorpora o mecanismo da ampulheta.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. escala de gerencio de 360 graus
3. envolvendo o interior da movimentação do sem-fim
4. multi contato de dente para assegurar a carga alta
5. função de travamento automático
Serviços personalizados
1. projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
