Detalhes do produto:
|
| Material: | Quarto | Modelo: | Polegadas SDE7 |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 2000 nanômetros |
| Guardando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Movimentação solar do pântano do perseguidor do motor da engrenagem,2000 movimentações solares do pântano do perseguidor do nanômetro,SDE 7 polegadas de movimentação solar do pântano |
||

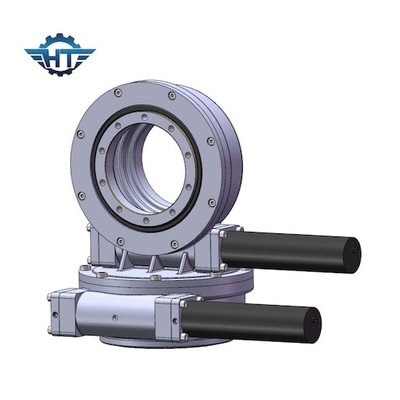

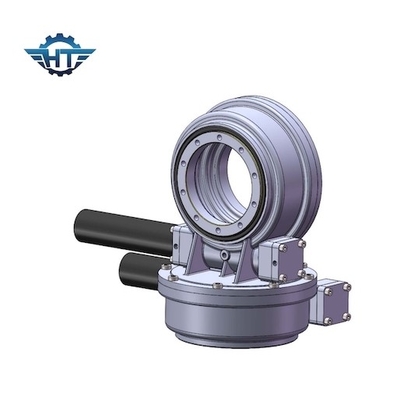

O perseguidor solar do motor da engrenagem 24VDC massacrou a movimentação para o sistema de rastreio solar da linha central dupla
Descrição solar da movimentação do pântano do perseguidor
A movimentação dupla do pântano da linha central do perseguidor solar é solução perfeita nas aplicações de seguimento solares da linha central dupla.
A movimentação dupla do pântano da linha central tem três tipos soluções com movimentações do pântano:
Geralmente, para a estrutura fácil do suporte, a movimentação do pântano do sde seria a solução perfeita, mas os outros dois são igualmente muito populares.
SDE7 massacrou as movimentações aplicadas no sistema de rastreio do picovolt
| Nome do produto | Movimentação do gerencio SDE7 |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor 12V/24V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, maquinaria industrial |
| Medidor quadrado do sistema solar | ㎡ 30 |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. Envolvendo o interior da movimentação do sem-fim
3. Multi contato de dente para assegurar a carga alta
4. Função de travamento automático
