Detalhes do produto:
|
| Relação da engrenagem: | 31:1 | Torque normal da saída: | 533 Nm |
|---|---|---|---|
| Lugar de origem: | Changzhou, China | Guardando o torque: | 7000 Nm |
| Torque de Inclinação: | 744 Nm | Torque da saída avaliado: | 0,065 rpm |
| Uso: | Sistema de rastreamento solar inclinado | Proteja a característica: | IP66 |
| Destacar: | solar tracker drive,solar slew drive |
||

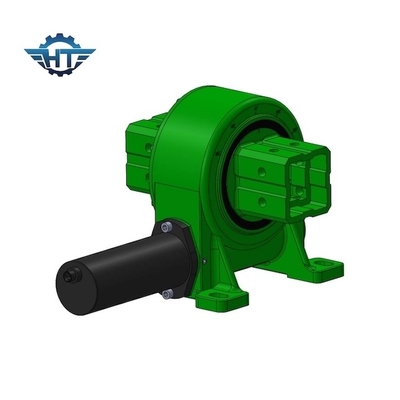

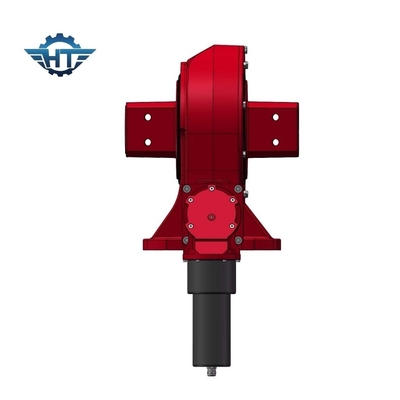

3 polegadas IP66 Small Slew Drive com 24VDC Motor de engrenagem planetária para sistema de rastreamento solar inclinado
Descrição da unidade de tração de pequena tração
Um sistema de tração de engrenagem é uma unidade de construção compacta que consiste em um verme, engrenagem, base, casa, rolamentos e outros acessórios.
As nossas unidades SE oferecem uma caixa classificada IP66 que oferece proteção quase completa contra partículas ambientais como poeira, sujeira, areia e até água.Os nossos equipamentos de teste garantem aos nossos produtos uma duração de 30 anos.
A vida inteira.
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Podem ser concebidos diferentes motores (220VAC, 380VAC, 12VDC, 24VDC, 48VDC, servomotores e motores passo a passo) de acordo com as exigências do cliente.
Motor de CC
1Adotar estrutura de suporte dupla para o eixo de saída para que o torque máximo da caixa de velocidades seja aumentado muito.
2A roda solar e a roda planetária estão ligadas por um spline que aumenta o binário máximo da caixa de velocidades e prolonga a vida útil.
3Utilizamos engrenagens helicoidais na fase de entrada que reduzem o ruído e funcionam sem problemas a alta velocidade.O anel de engrenagem interior é separado para que possamos fazer mais proporção e o projeto é flexível.A caixa de engrenagens e o motor estão localizados por uma fixação de costura por parafuso no eixo, o que aumenta a precisão de correspondência e reduz o ruído.
4Usamos um suporte de rolos dentro da roda planetária. Usamos moagem de rolos em vez de moagem deslizante para que a vida útil da caixa de velocidades seja muito mais longa.
5. Estrutura de apoio dupla; moagem interna no furo interno de engrenagens planetárias, tornando a redondeza do furo interno inferior a 0,003 mm; funcionamento por rolamento em vez de deslizamento;Escrava de precisão da superfície dos engrenagens HRC60A adopção de todas estas tecnologias garante uma operação super silenciosa e estável e uma longa vida útil superior a 10000 horas.www
