Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Torque da saída avaliado: | 2000 nanômetros |
|---|---|---|---|
| Guardando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Modelo: | SDE7” | Relação da engrenagem: | 57:1 |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Movimentação solar do gerencio do motor sem escova,movimentação solar do gerencio 50Mn,movimentação solar do gerencio do perseguidor 220V |
||

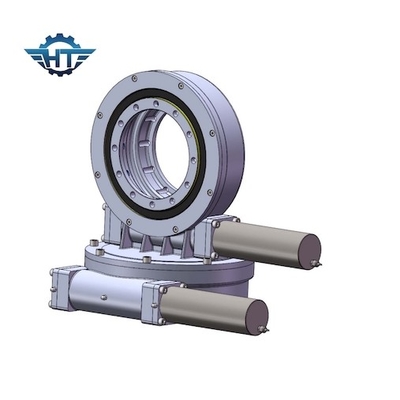

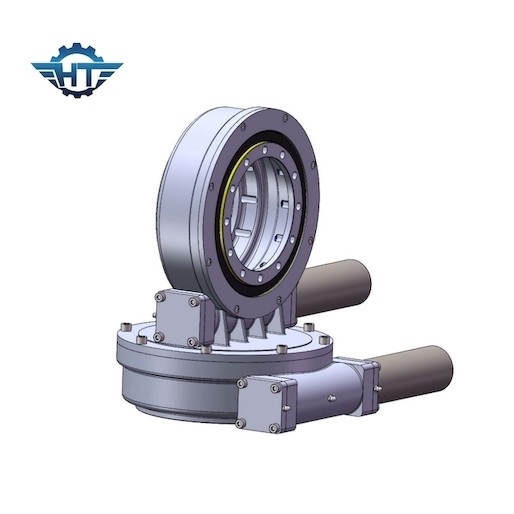

Movimentação solar do gerencio do perseguidor SDE7 para o poder térmico solar e o espelho parabólico CSP
Descrição solar da movimentação do gerencio do perseguidor
As movimentações duplas do pântano da linha central são soluções perfeitas nas aplicações de CSP. CSP, energias solares concentradas, têm quatro tipos:
Geralmente, a produção de eletricidade térmica solar tem os seguintes quatro tipos: calha, torre, prato (disco), e Fresnel.
Calha
O tipo sistema da calha de produção de eletricidade térmica solar é chamado de produção de eletricidade térmica solar do espelho parabólico da calha um sistema. O tipo coletores de concentração parabólicos da calha é arranjado em série e paralelo, aquecendo o meio de trabalho, geração de vapor superheated, e condução do grupo de gerador da turbina do vapor para gerar a eletricidade.
Torre
Em 1973, a manifestação da crise petrolífera mundial estimulou a investigação e desenvolvimento da tecnologia solar. Comparado com as células solares, o preço é alto e a eficiência é baixa. A eficiência da produção de eletricidade térmica solar é relativamente alta e a tecnologia é relativamente madura.
Prato
O tipo do disco (igualmente conhecido como o prato) sistema de produção de eletricidade térmica solar é sistema das energias solares do mundo o primeiro. É composto de um espelho parabólico composto de muitos espelhos. Recebe o foco do paraboloide e o meio de transferência térmica no receptor é aquecido. Conduza o motor para gerar a eletricidade ao redor de 750℃.
Fresnel
O princípio de trabalho é similar ao tipo produção da calha de eletricidade fototérmica, salvo que o condensador da estrutura de Fresnel é usado em vez do espelho. Isto fá-lo relativamente barato, mas a eficiência é reduzida correspondentemente.
Porque tal sistema tem somente algumas vezes da concentração, a qualidade do vapor de água caloroso não é alta, de modo que a eficiência anual da produção de eletricidade do sistema inteiro possa somente alcançar aproximadamente 10%; mas devido à estrutura simples do sistema e ao uso direto de calor-transferir o meio para gerar o vapor, a sua construção e os custos de manutenção seja igualmente relativamente baixo.
SDE7 massacrou as movimentações aplicadas na torre CSP
| Nome do produto | Movimentação do gerencio SDE7 com os motores da engrenagem de 43Nm 24Vdc |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor de C.A. 380V/220V; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; Única linha central; CPV/HCPV; Prato solar; Parabólico; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim |
705kg |
