Detalhes do produto:
|
| Relação da engrenagem: | 61:1 | eficiência: | 40% |
|---|---|---|---|
| Tipo: | Casa fechada | Aplicação: | Rastreadores solares inclinados |
| Serviço do OEM: | - Sim, sim. | Motorista: | como pedido |
| Categoria do IP: | IP66 | Cores: | Negro |
| Destacar: | solar tracker drive,solar slew drive |
||

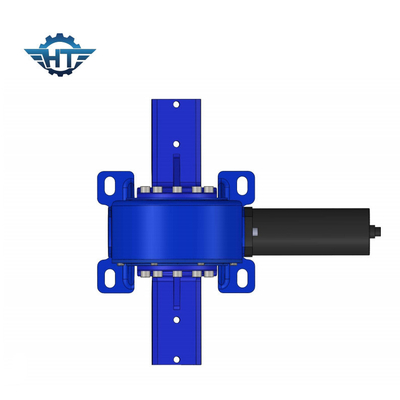

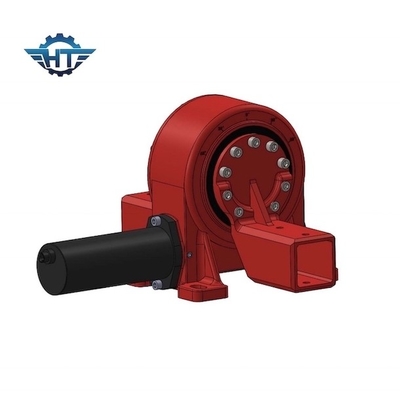

Acionamento horizontal fechado de pequena rampa ligado a um motor de 24VDC com rastreadores solares inclinados
Descrição do acionamento de rolamento horizontal fechado
Como fonte de energia, o motor de escavação é geralmente um motor de engrenagem planetária DC ou motor de engrenagem AC ou motor de engrenagem hidráulica.Como o componente central é o drive de anel giratório, a caixa de engrenagens giratória pode suportar facilmente as forças axial e radial.
O motor de rolamento é um novo tipo de produto de rolamento. É composto de verme, anel de rolamento, caixa total fechada, motor elétrico ou hidráulico. As partes principais são anel de rolamento, para que possa suportar carga axial,Momento de carga radial e de titulação ao mesmo tempoComparando com os produtos tradicionais, a unidade de corte é fácil de instalar e manter, também pode economizar mais espaço.máquinas de construção, sistemas de transporte, guindastes, plataformas de perfuração, mineração, militares, dragas, parque de diversões, sistema de geração solar e outros novos campos de energia.
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Aplicação do accionamento giratório
A tração giratória é um produto de controlo de movimento perfeito para a aplicação que requer força de binário de rotação.
Slew Drive For Solar: é projetado em rotação de painéis solares fotovoltaicos e melhora a eficiência da geração de energia.
Acionamento giratório para a aplicação do sistema de rastreamento solar inclui Concentrator solar Solar Dish, CPV (Fotovoltaics Concentrado), CSP (Energia Solar Concentrada), caldeira parabólica solar, rastreador PV
Para geradores eólicos: Os motores giratórios são usados para girar o pedestal nas turbinas eólicas
Motor de rolamento para máquinas de construção Aplicação: amplamente aplicado em guindaste de caminhão montado, plataforma de trabalho aérea, guindaste de doca, agarrador de madeira
Para o mercado industrial: Automatização/linha de montagem, braço robótico
Para satélite: a unidade de tração pode ser utilizada para comunicações espaciais e sistemas de posicionamento global em antenas parabólicas.
