Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE7” |
|---|---|---|---|
| Cor padrão: | RAL 9006 | Relação da engrenagem: | 57:1 |
| Torque da saída avaliado: | 2000 nanômetros | Guardando o torque: | 13500 nanômetro |
| Inclinando o torque: | 13200 nanômetro | Eficiência: | 40% |
| Carga axial: | kN 34 | Carga Radial: | 58 kN |
| Destacar: | 2000 movimentações solares do pântano do nanômetro,Movimentação solar do pântano do motor da engrenagem planetária,Movimentação solar do pântano do sistema de rastreio |
||

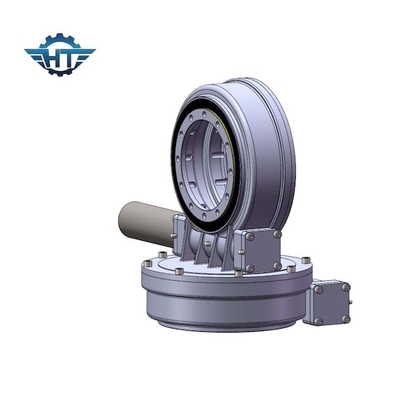

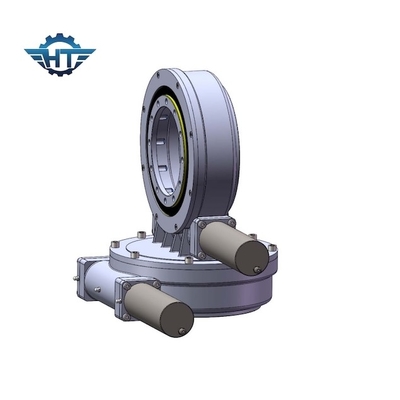

Movimentação solar do pântano da linha central dupla com o motor da engrenagem planetária para o sistema de rastreio solar
Descrição solar da movimentação do pântano da linha central dupla
As movimentações do gerencio de Hangtuo fornecem uma grande relação em uma única fase da engrenagem, aperfeiçoada para o peso contra o desempenho. Os rolamentos e as engrenagens são montados em um perfil baixo, auto-retendo, e pronto-à-instalam o alojamento, permitindo o produto de reagir a todas as forças axiais e radiais, e resultando inclinando os momentos criados nas aplicações as mais desafiantes. Estes produtos alto-adaptávens igualmente caracterizam a resistência de choque forte, o desempenho da longa vida, a rotação lisa, o carregamento da proteção, e opções seladas da movimentação. Todos os benefícios técnicos, combinados com os padrões de qualidade líder de mercado, fazem a produtos de Hangtuo os candidatos ideais para aplicações desempenho-críticas, resistentes.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
O princípio de funcionamento da movimentação do pântano
O sem-fim é conduzido pelo motor, que conduz o anel exterior do anel do gerencio para girar; a saída exterior do anel o torque através da flange e do anel interno do anel do gerencio é fixada no alojamento. A movimentação do gerencio tem o reverso de travamento automático devido à movimentação da engrenagem de sem-fim com características de travamento automático reversas.
Glossário dos parâmetros chaves
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
