Detalhes do produto:
|
| Relação da engrenagem: | 31:1 | Tipo: | Fechado |
|---|---|---|---|
| Aplicação: | Energia solar | Motorista: | como pedido |
| Categoria do IP: | IP66 | Cores: | Laranja |
| Eficiência: | 40% | Folga: | 0,1 grau |
| Destacar: | solar tracker drive,slewing drive for solar tracking system |
||

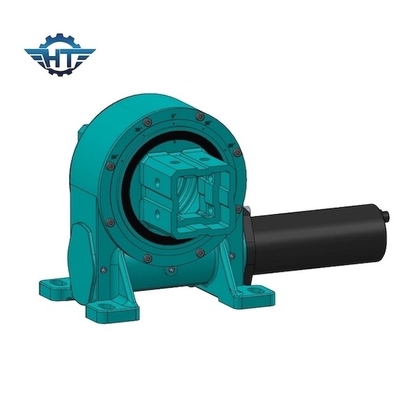

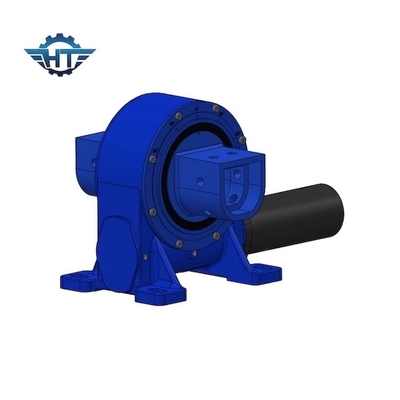

Tração Vertical Worm Gear Single Axis Small Slew Drive, Solar Slew Drive com precisão de 0,1 graus
Descrição da unidade de rolamento vertical
O rastreador solar deve ter um movimento suave, lento e robusto. O rastreador deve possuir alta precisão de posição e alto grau de fiabilidade.Esses requisitos podem ser alcançados por condutores especialmente concebidos, conhecidos como condutores giratórios.
Precisão: 0,1 graus
Disponível: 3 - 12 polegadas
Instalação horizontal
Recomenda-se montar os motores de giro de cabeça para baixo no eixo do azimut em aplicações solares para uma melhor protecção e acrescentar protecção para o eixo de elevação.As direcções de montagem devem basear-se na avaliação do nível de proteção, que deve ser melhor para uma melhor proteção..
Instalação vertical
Recomenda-se montar os motores de giro referentes ao desenho ligado para cima em aplicações solares para melhor protecção.As direcções de montagem devem basear-se na avaliação do nível de proteção, que deve ser melhor para uma melhor proteção..
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Características
1Ao adoptar o rolamento de giro como componente principal, o acionamento de giro pode suportar simultaneamente a força axial, a força radial e o momento de inclinação.
2A tração por rolamento é amplamente aplicada em reboques modulares, todos os tipos de guindastes, plataforma de trabalho aérea, sistemas de rastreamento solar e sistemas de energia eólica.
3As caixas de engrenagens elétricas e planetárias podem ser concebidas de acordo com as exigências do cliente.
4A unidade de giro tem a vantagem de poupar espaço nas instalações, capacidade de carga máxima num projeto compacto, longa vida útil, custos de manutenção reduzidos, etc.
