Detalhes do produto:
|
| Tipo: | única movimentação do gerencio da linha central | Classe da segurança: | IP65 |
|---|---|---|---|
| Certificação: | ISO9001, CE | Proteja a característica: | Fechado |
| Material: | Quarto | Garantia: | 5~10 anos |
| Tamanho: | 3 polegadas a 25 polegadas | Aplicação: | Sistema de rastreio de Sun |
| Destacar: | slewing drive for solar tracking system,slew drive for solar tracker |
||

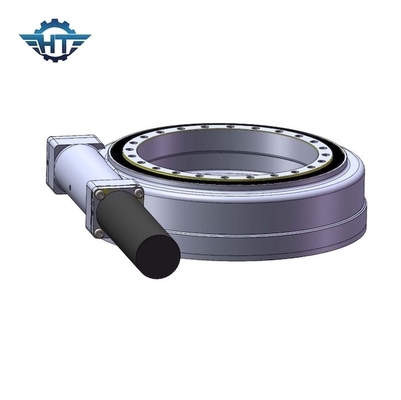

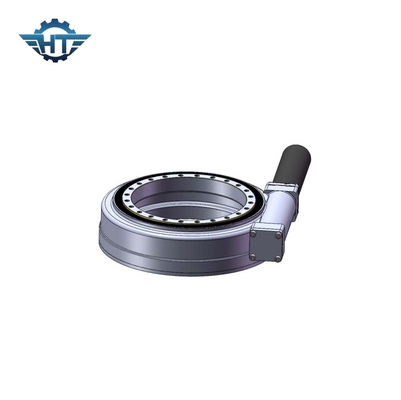

Anti movimentação solar do pântano da oxidação C4 com sistema de rastreio de Hall Geared Motor For Sun
Descrição solar da movimentação do pântano
O projeto mecânico do perseguidor deve tomar em consideração o deslocamento máximo do sol durante o solstício de verão (o ângulo deslocado máximo entre machados). O único perseguidor liso da linha central ou o perseguidor da linha central polar (única linha central oblíqua), o movimento angular máximo geralmente não excedem ou 120°.
O projeto mecânico da estrutura da movimentação do pântano deve ser firmemente e firmemente, tomando em consideração a expansão térmica do metal e a instalação correta da movimentação do pântano.
No caso do desgaste mecânico razoável, a perda de pressão do vento e a depreciação do material, o sistema de rastreio podem garantir o período do uso de 25 anos. Ao mesmo tempo, a fim proteger vida útil longa, todas as partes da necessidade da movimentação do pântano de galvanizar ou o outro tratamento antiferrugem de superfície.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Instruções de instalação
As movimentações do gerencio da série do SE são instaladas geralmente horizontalmente. E nós igualmente recomendamos instalar horizontalmente considerando o desempenho das movimentações do gerencio.
