Detalhes do produto:
|
| Tipo: | Movimentação do gerencio | Lugar de origem: | Changzhou, China (continente) |
|---|---|---|---|
| Motor: | Motor sem escova da C.C. | Característica: | Totalmente incluido |
| Material: | 42CrMo ou 50Mn | garantia: | 5~10 anos |
| Tamanho: | 3 polegadas a 25 polegadas | Aplicação: | Sistema de rastreio solar liso |
| Destacar: | Movimentação solar vertical do pântano do perseguidor Ve9,Movimentação solar do pântano do motor sem escova da C.C.,Produtividade alta da movimentação solar do pântano do perseguidor |
||

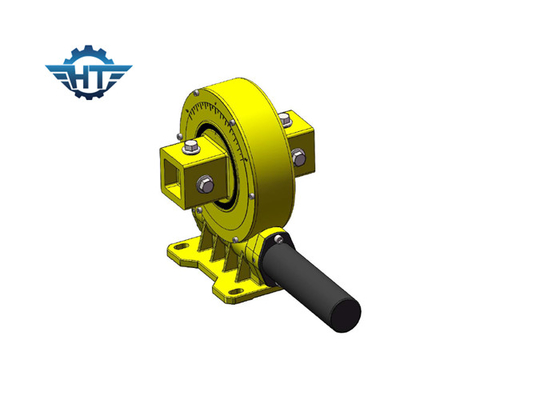

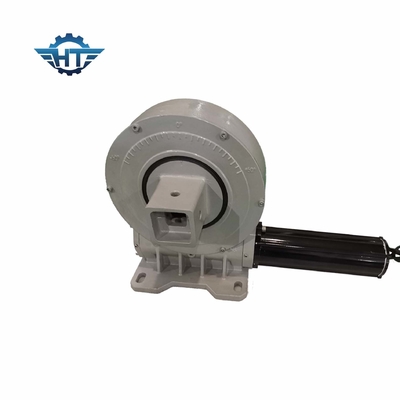

O perseguidor solar da produtividade Ve9 alta vertical massacrou a movimentação aplicada no sistema de rastreio solar liso
Descrição solar da movimentação do pântano do perseguidor
Única movimentação do pântano da linha central usada no único sistema de rastreio liso da linha central, que o suporte é um arranjo norte-sul, sistema de rastreio leste-oeste. De acordo com o algoritmo astronômico, a movimentação do pântano conduzida pelo motor carregará o torque alto conduzir na medida do possível o sistema inteiro, de modo que o sistema possa seguir o azimute do sol, para melhorar o sol na superfície da irradiação fotovoltaico do módulo, e para aumentar assim a produção de eletricidade.
Instalar um sistema de rastreio solar para manter os painéis solares para seguir o sol em todas as vezes pode eficazmente melhorar a eficiência da energia solar, e quando os únicos perseguidores da linha central são instalados em áreas altamente irradiadas, a produção energética aumentada significa que as centrais elétricas podem gerar um retorno sobre o investimento mais alto.
Isto é baseado principalmente no princípio de projeto do sistema de rastreio, devido ao impacto da rotação da terra, para um lugar fixo na terra, o ciclo do sol ao longo do ano, seu ângulo da iluminação igualmente está mudando constantemente. O sistema de rastreio solar é instalado para manter os painéis solares até a trilha o sol e para aumentar a quantidade de radiação solar recebida pelas disposições fotovoltaicos, aumentando desse modo a capacidade total de sistemas solares da produção de eletricidade fotovoltaico.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Dados do motor
Tensão avaliado V/DC: 24vdc
velocidade RPM da Nenhum-carga: 1200±10%
Nenhum-carga A atual: <0>
Torque avaliado N.M: 0,12
Velocidade RPM: 800±10%
Carga A atual: <1A
Poder avaliado W: <10W
Parâmetro de saída da engrenagem:
Relação da velocidade: 399:1
Torque N.M da saída avaliado: 32
Velocidade RPM da saída: 2±0.5
Saída de Salão: 2
Tipo de Salão: 40F/39
Salão entrou a tensão V: 5~24
O fio define:
1. Vermelho grosso: Motor +
2. Preto grosso: Motor -
3. Verde amarelo: Terra
4. Amarelo fino: salão B
5. Vermelho fino: salão +24V
6. Preto fino: terra do salão
7. Verde fino: salão A
Exigências técnicas
1. O motor deve ser flexível após o conjunto.
2. Nenhum ruído anormal quando o poder é girado sobre (a linha vermelha é conectado ao polo positivo da fonte de alimentação).
3. Afastamento axial: Nenhum (pode usar a recuperação da crista de onda).
4. Suporte o teste da tensão: 800VAC, 5mA, não é nenhuma divisão, nenhuma cintilação.
5. Resistência de isolação: > 20MΩ.
