Detalhes do produto:
|
| Característica: | Fechado | Aplicação: | Energia solar |
|---|---|---|---|
| Motor: | motor elétrico | Effciency: | 40% |
| Tamanho: | 9 polegadas | Relação da engrenagem: | 61:1 |
| Material: | Quarto | Garantia: | 5~10 anos |
| Destacar: | solar tracker drive,slewing gear |
||

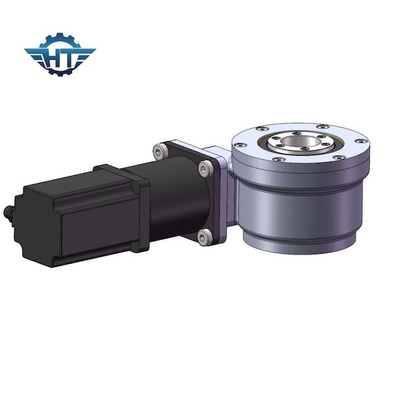

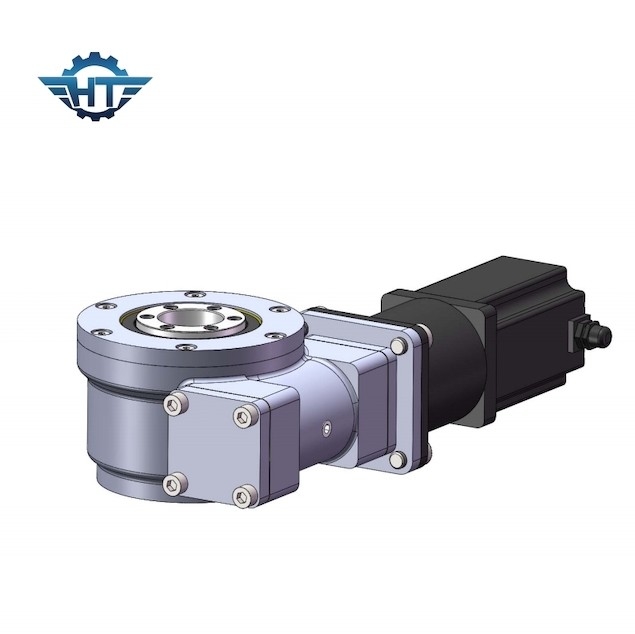

50Mn/42CrMo o material SE9 encerrou o abrigo da caixa de engrenagens da movimentação do pântano com os motores elétricos
Massacrou a descrição da caixa de engrenagens da movimentação
O dispositivo de abrigo incluido da movimentação do gerencio da engrenagem de sem-fim é usado principalmente na grande saída do torque mas o espaço da instalação é limitado, e no caso de exigências impermeáveis, anticorrosivas e outras altas relativamente altas das condições de trabalho, tais como dustproof, para a peça giratória da estrutura, o nível do IP alcança IP66. As movimentações do gerencio do SE são asseguradas por uma vida do campo de 30 anos e criam uma solução eficiente e segura em um único sistema de rastreio solar de condução. Nós qualificamos todas nossos componentes e matérias primas usando os padrões ajustados por ISO 9001, certificações do CE para assegurar a vida do campo.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
Os produtos são amplamente utilizados em sistemas de rastreio solares, veículos do trabalho aéreo, veículos da maquinaria de construção, maquinaria do jardim, guindastes e construção naval, maquinaria de construção, campo de jogos, parques de estacionamento automáticos, mineração e máquinas de perfuração do túnel, transporte e dispositivos do transtorte, veículos do radar de uma comunicação e receptores à terra satélites, etc. Vale mencionando que nossos produtos estão usados igualmente em concentrar sistemas da geração das energias solares como componentes-chave no photovoltaics focalizado, poder térmico solar ou orientação de seguimento solar ou heliostat seguindo em sistemas fotovoltaicos e térmicos concentrados.
