Detalhes do produto:
|
| Material da engrenagem de sem-fim: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Aplicação: | Perseguidores solares da única linha central horizontal | Torque da saída avaliado: | 1750 nanômetro |
| Guardando o torque: | 13200 nanômetro | Inclinando o torque: | 7000 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | Movimentação solar do pântano do perseguidor da caixa do redutor,Movimentação solar do pântano do perseguidor de 1750 nanômetro,Movimentação solar horizontal do pântano do perseguidor VE7 |
||

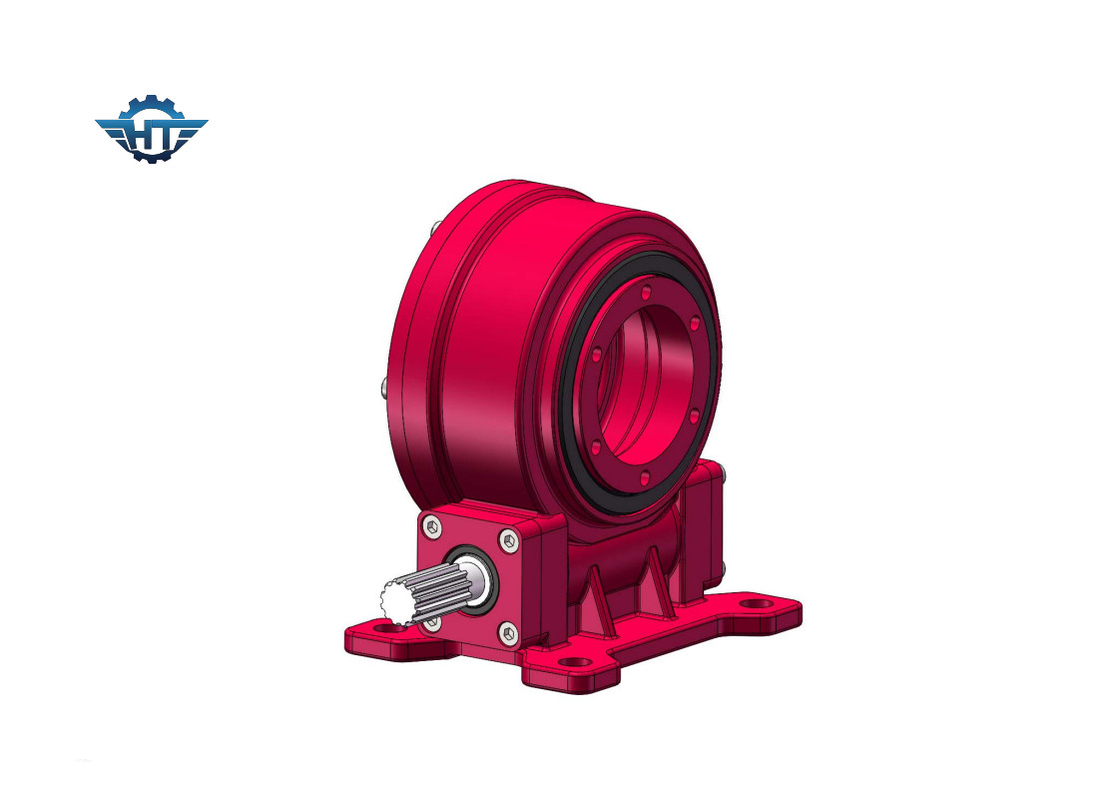

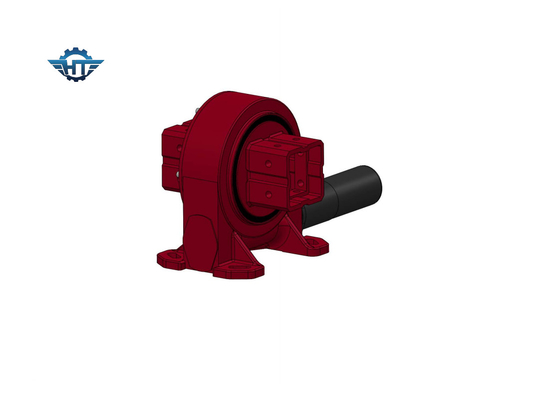

Caixa do redutor da movimentação do pântano VE7, fechamento do auto para perseguidores solares da única linha central horizontal
Descrição da caixa do redutor da movimentação do pântano VE7
A movimentação do gerencio de Hangtuo caracterizou bom envolvendo o sem-fim e a engrenagem que engrenam com o multi contato de dente que faz a movimentação do gerencio com torque backholding alto para melhorar a segurança de sistema de rastreio solar. É de travamento automático e pode girar ±60°. Se mais grande escala necessária, pode ser personalizada.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Glossário de Paramaters chave
Inclinando o torque do momento: Este torque é a carga da gravidade multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o torque real é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: O vertical da carga à linha central do rolamento do gerencio
Carga axial: A paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque, ele está considerado igualmente como torque quebrado.
De travamento automático: Somente quando há uma carga, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
