Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | VE7 |
|---|---|---|---|
| Relação da engrenagem: | 51:1 | Torque da saída avaliado: | 6120 Nm |
| Guardando o torque: | 39.000 Nm | Inclinando o torque: | 10 kNm |
| Eficiência: | 40% | Cor padrão: | Como pedido |
| Destacar: | hourglass worm gear slew drive,120mm tube worm gear slew drive,single tracking worm gear slew drive |
||

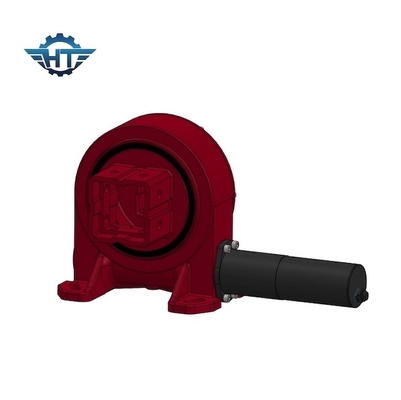

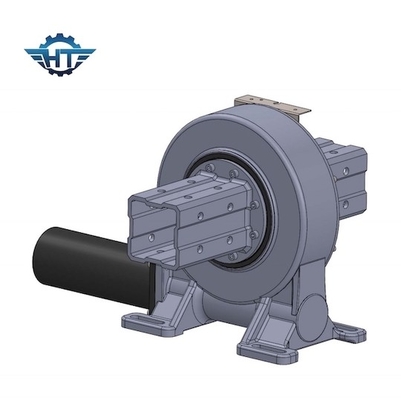

A engrenagem de sem-fim da ampulheta massacrou a movimentação para sistema de rastreio da linha central do tubo quadrado de 120mm o único
Descrição da movimentação do pântano da engrenagem de sem-fim da ampulheta
As movimentações do gerencio da único-linha central VE7 gerenciem ao redor uma linha central. A movimentação do gerencio VE7 com o motor da engrenagem 24vdc pode ser projetada para que o tamanho diferente caiba para todos os tipos dos tubos principais. É igualmente um produto padrão, a mais fácil instalar, e a mais de uso geral. A movimentação do gerencio VE7 oferece a montagem vertical e uma movimentação completamente fechado em uma unidade potente.
Parâmetros de movimentações do gerencio da VE
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 1800 | 22 | 15 | 40% | ≤0.1 | Sim | 12 |
| 5" | 37:1 | 800 | 5000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 18 |
| 7" | 57:1 | 1750 | 7000 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 32 |
| 8" | 51:1 | 2250 | 11200 | 20400 | 50 | 80 | 40% | ≤0.1 | Sim | 28 |
| 9" | 61:1 | 2250 | 16000 | 30800 | 60 | 130 | 40% | ≤0.1 | Sim | 52 |
| 12" | 78:1 | 4300 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 65 |
| 14" | 85:1 | 5600 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 88 |
| 17" | 102:1 | 6750 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 135 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 192 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 251 |
Vantagens
1. Torque backholding alto
2. De travamento automático para melhorar a segurança de sistema de rastreio solar
2. O interior da parada dura, escala de +60°~-60°, se os clientes têm um rotaion 360° exigido aplicação, nós temos o tipo da saída da flange a fornecer
3. Envolvendo o interior da movimentação do sem-fim
4. Multi contato de dente para assegurar a carga alta e para minimizar a folga
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
Applicatons
Os rolamentos da movimentação do gerencio são encontrados geralmente na aplicação como: turbinas eólicas, transportadores da carga pesada, perseguidores solares, guindastes do porto, equipamento hidráulico, mecanismos de direção do guindaste, sistemas da automatização, manipuladores da carga pesada, guinada e tabelas de controle do passo.
Q&A
1. Como posso eu escolher?
Especifique por favor a velocidade do tamanho, da largura, da tensão, do poder e da nenhum-carga do diâmetro de roda dos motores exigidos.
2. Poderia eu tomar amostras para testar adiantado a qualidade e o mercado?
Certo, bem-vindo para tomar amostras para testar nossos qualidade e serviço.
3. Que é o custo total para amostras?
A amostra total do cost= da amostra custou + frete
Nós dar-lhe-emos os melhores custos de envio depois que você escolhe os motores apropriados da engrenagem
4. Como você envia amostras?
Considerar a quantidade da amostra não é grande, nós apoia amostras do navio pelo EMS, pelo TNT ou pelo Fedex
5. Que é sua quantidade de ordem mínima?
10 grupos depois que amostras confirmadas
6. Que é seu prazo de entrega?
Para amostras padrão: no prazo de 7 dias; para ordens do grupo: no prazo de 25 dias.
