Detalhes do produto:
|
| Modelo: | linha central dupla 12 polegadas | Relação da engrenagem: | 78:1 |
|---|---|---|---|
| EFICIÊNCIA: | 40% | Classe do IP: | IP66 |
| Inscrição: | Sistema de rastreamento fotovoltaico | Serviço do OEM: | disponível |
| Motorista: | Motor 24VDC | Folga: | 0.15° |
| Destacar: | solar tracker drive,slewing gear |
||

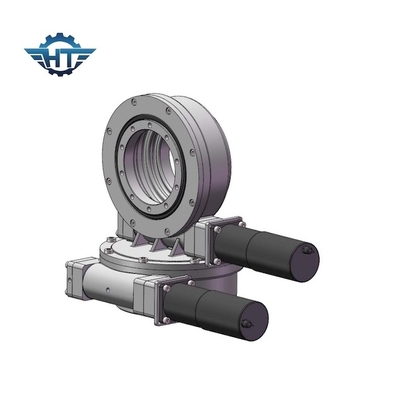

O torque alto da folga pequena massacrou a movimentação com função de travamento do auto para o sistema de rastreio do picovolt
Descrição alta da movimentação do pântano do torque
Ao vir escolher a movimentação hidráulica apropriada do gerencio, nós precisamos geralmente de conhecer o seguinte:
1. A aplicação
2. O sistema da pressão hidráulica
3. A carga e a velocidade de gerencio exigidas
4. Geralmente, a movimentação do gerencio do SE com motor hidráulico deve ser instalada horizontalmente. Se não por esta maneira, os pls deixaram-nos saber.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Vantagens
1. Momento forte da reviravolta
2. Adopt que envolve a movimentação do sem-fim
3. multi contato de dente, capacidade de carga alta
4. função de travamento automático
Espaço de aplicação
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
