Detalhes do produto:
|
| Modelo: | VE9” | Auto-fechamento: | Sim |
|---|---|---|---|
| Material: | Quarto | Aplicação: | Sistema de rastreio solar da única linha central |
| Certificado: | ISO9001, CE | Garantia: | 5~10 anos |
| Cor: | RAL6001 | Precisão: | ≤0.1 |
| Destacar: | Vertical 9 polegadas de movimentação solar do pântano,Movimentação solar do pântano com o motor 24VDC,Única linha central que segue a movimentação solar do pântano |
||

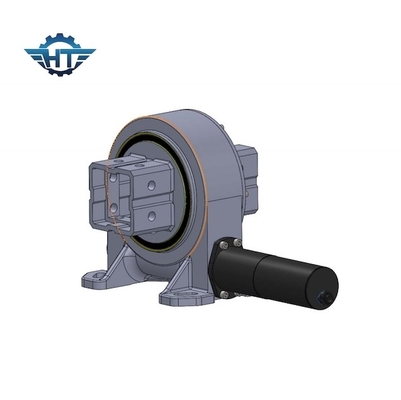

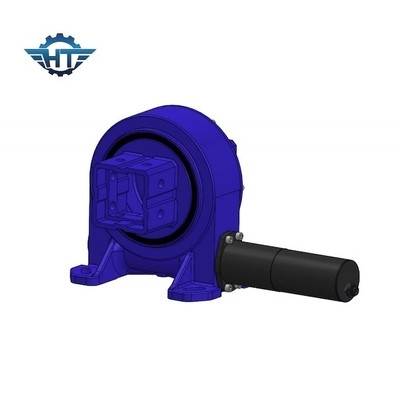

Vertical 9 polegadas de movimentação solar do pântano com o motor 24VDC para o sistema de rastreio solar da única linha central
Descrição solar da movimentação do pântano
A movimentação do gerencio da engrenagem de sem-fim é um mecanismo giratório da transmissão da redução do completo-ciclo integrado com uma fonte de energia de condução. Os rolamentos da elevada precisão são usados como um seguidor da transmissão e uma peça do acessório do mecanismo e uma peça ativa e uma fonte de condução são unidas a um dos anéis internos e exteriores do anel do gerencio. O outro anel é considerado como o seguidor da transmissão e a base de conexão da peça de trabalho conduzida, de modo que o carregamento do gerencio própria tenham uma característica do completo-círculo giratório, a fonte de energia de condução e a transmissão principal é configurada eficientemente. A peça faz-lhe um mecanismo de uso geral da transmissão da redução que integre as funções da rotação, a retardação, e ter uma estrutura simples e uma fabricação e uma manutenção convenientes ao mesmo tempo.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Características
A movimentação do gerencio pode realizar rotação e redução de velocidade circunferenciais ilimitadas, e pode suportar a força axial maior, força radial e força da reviravolta. Aprecia vantagens da precisão alta, da estrutura compacta e da grande capacidade de carga.
Aplicações
A aplicação da movimentação do gerencio é encontrada geralmente dentro como: turbinas eólicas, transportadores da carga pesada, perseguidores solares, guindastes do porto, equipamento hidráulico, mecanismos de direção do guindaste, sistemas da automatização, manipuladores da carga pesada, guinada e tabelas de controle do passo.
