Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | travamento do auto: | Sim |
| Torque da saída avaliado: | 2000 nanômetros | Guardando o torque: | 13500 nanômetro |
| Inclinando o torque: | 13200 nanômetro | Precisão: | 0,15 ° |
| Destacar: | Movimentação guardando alta do pântano do torque,2000 movimentações duplas do pântano da linha central do nanômetro,Movimentação dupla de seguimento solar do pântano da linha central |
||

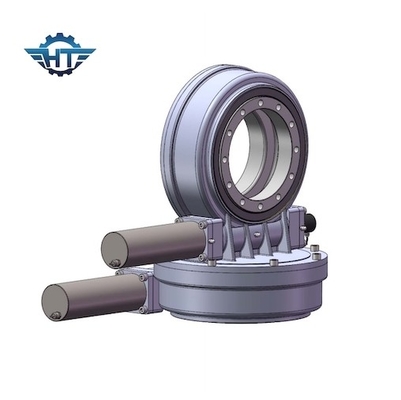

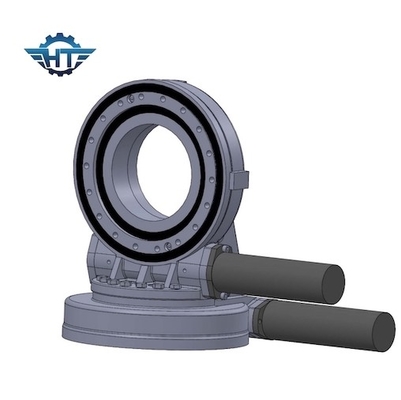

A linha central dupla guardando alta do torque massacrou a movimentação para o sistema de rastreio solar
Descrição dupla da movimentação do pântano da linha central
As movimentações duplas do pântano da linha central são soluções perfeitas nas aplicações de seguimento solares da linha central dupla. A movimentação dupla do pântano da linha central tem três tipos soluções com movimentações do pântano:
Geralmente, para a estrutura fácil do suporte, a movimentação do pântano do sde seria a solução perfeita, mas os outros dois são igualmente muito populares.
Duas movimentações de seguimento horizontais do pântano
Uma movimentação de seguimento horizontal do pântano e uma movimentação de seguimento vertical do pântano
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicação
O dispositivo da movimentação do gerencio pode ser usado em todas as ocasiões onde a rotação do completo-círculo é exigida ao mesmo tempo que a mudança da velocidade é exigida. Quando é necessário realizar a transmissão de energia do torque maior, a transmissão do movimento de uma precisão mais alta, ou a escolha do mecanismo que exige uma estrutura de corpo compacta e uma integridade alta, os dispositivos da movimentação do gerencio são a solução.
As aplicações mais comuns são geralmente a estrutura giratória do completo-círculo da maquinaria da engenharia e de construção, assim como energia solar, energias eólicas e vária maquinaria a longo prazo do seguimento automático. É fácil realizar o controle digital, assim que tem muitas aplicações no campo de robôs industriais.
