Detalhes do produto:
|
| Material: | 50Mn, 42CrMo, QT | Modelo: | eixo duplo 7 polegadas |
|---|---|---|---|
| Guardando o torque: | 13,5 kNm | Inclinando o torque: | kNm 13,2 |
| Eficiência: | 40% | Carga axial: | kN 34 |
| Carga Radial: | 58 kN | Cor: | como pedido |
| Destacar: | Movimentação dupla do pântano da linha central 800RPM,Movimentação dupla 24VDC do pântano da linha central,Movimentação solar do pântano 24VDC |
||

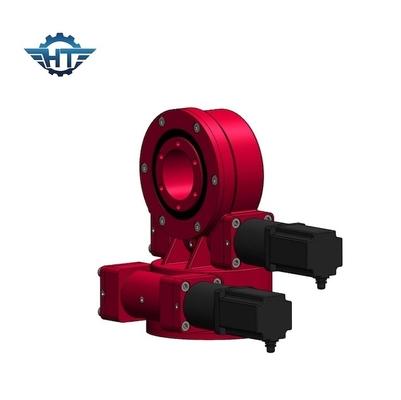

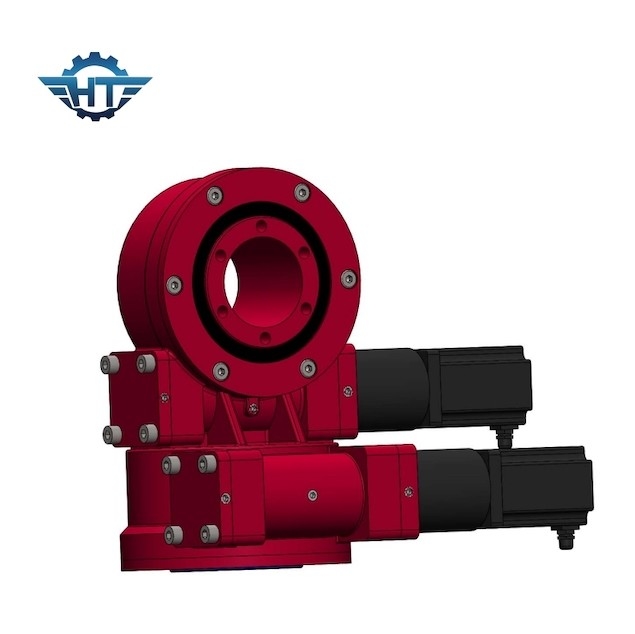

A linha central dupla do sem-fim e da roda de sem-fim SDE7 massacrou a movimentação com a caixa de engrenagens planetária para perseguidores do picovolt
Descrição dupla da movimentação do pântano da linha central
Os perseguidores solares podem ser divididos em perseguidores da único-linha central e em perseguidores da duplo-linha central pelas características mecânicas. Desde que os sistemas da duplo-linha central podem obter um seguimento ótimo do sol, são mais populares em todos os tipos do picovolt, CPV, CSP concentraram tecnologias solares. Nós temos os motores hidráulicos, motores elétricos, motores deslizantes para combinar as movimentações do gerencio de acordo com suas condições de trabalho diferentes, o parâmetro do motor elétrico somos como abaixo:
| Dados do motor | Dados planetários da caixa de engrenagens | ||
| Tensão avaliado | 24VDC | Relação | 398:1 |
| Corrente avaliado | 1.3A | Torque da saída | 43Nm |
| Velocidade avaliado | 800Rpm | Velocidade da saída | 2Rpm |
| Protegido ao nível | IP55/65/66 | Ruído | <60db> |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Q&A
Que faz os paramters no meio de tiragem técnico?
Inclinando o torque do momento: O torque é a carga multiplicada pela distância entre a posição da carga e o centro do rolamento do gerencio. Se o qorque gerado pela carga e pela distância é maior do que o torque de inclinação avaliado do momento, a movimentação do gerencio estará virada.
Carga radial: Vertical da carga à linha central do rolamento do gerencio
Carga axial: Paralela da carga à linha central do rolamento do gerencio
Guardando o torque: É o torque reverso. Quando a movimentação está girando reversa, e as peças não são danificadas, o torque máximo conseguido está chamado guardar o torque.
De travamento automático: Somente quando carregada, a movimentação do gerencio não pode inverter gerencie e chamado assim de travamento automático.
