Detalhes do produto:
|
| Modelo: | 5 polegadas | Relação da engrenagem: | 51:1 |
|---|---|---|---|
| Aplicação: | Rastreadores solares | Lugar de origem: | Changzhou, China |
| Motorista: | Caixa de engrenagens planetária | A instalação: | vertical |
| Cores: | como pedido | Folga: | 0,1 grau |
| Destacar: | worm gear slewing ring,worm gear motor |
||

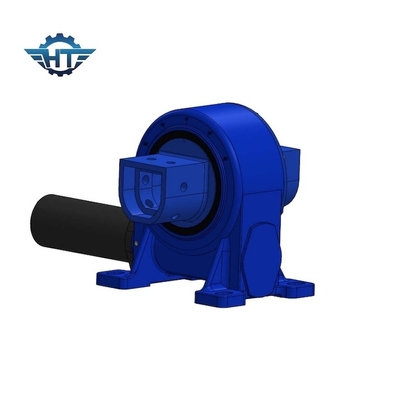

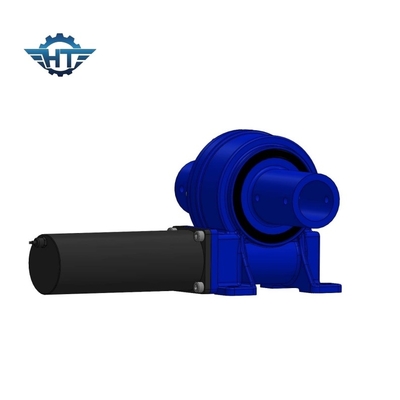

VE5 Modelo montado horizontalmente Tração de engrenagem de minhoca com 24V DC motores de engrenagem escovados para rastreadores solares
Descrição da unidade de tração VE5
Devido à elevada relação de engrenagem e ao grande contato de superfície entre o worm e o worm gear, valores de binário muito elevados podem ser transmitidos por acionamentos de tração muito pequenos, o que significa a maior densidade de potência.As unidades de tração de massa movidas por engrenagem de minhoca podem ser utilizadas em aplicações que exigem baixa velocidade e alto binário, como rastreadores solares., centrais de energia térmica concentrada.Quando usado em aplicações de rotação contínua com alta velocidade de rotação não é permitido devido a uma carga maior que causará superaquecimento dentro das unidades e falha de funcionamento.
Parâmetros de desempenho do modelo VE
| Modelo | Torque de saída nominal (N.m) | Torque de retenção (kN.m) | Torque de inclinação (kNm) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Título) |
P.I. | Tep de trabalho ((°C) | Auto-bloqueio | Peso (kg) |
| 3 cm | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 12 kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 18 kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 32 kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 28 kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 52 kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 65 kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 88 kg |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 135 kg |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 192 kg |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤ 0.15 | 66 | -40+80 | - Sim, sim. | 251 kg |
Informações adicionais
| Min. Quantidade de encomenda | 5 unidades, pedido de amostra disponível |
| Porto | Porto marítimo da China Ningbo/Xangai |
| Condições de pagamento | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Tempo de entrega | Tempo de execução 20-40 dias |
| Detalhes da embalagem | Caixa de madeira livre de fumigação |
