Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Garantia: | 10 anos |
|---|---|---|---|
| Aplicação: | Perseguidores solares inclinados única linha central | Gire a linha central: | Única linha central |
| Serviço: | Projeto do OEM | Embalagem: | Madeira compensada |
| Motor: | motor elétrico | Local da instalação: | Telhado e Campo |
| Destacar: | worm gear slew drive,slewing ring gear |
||

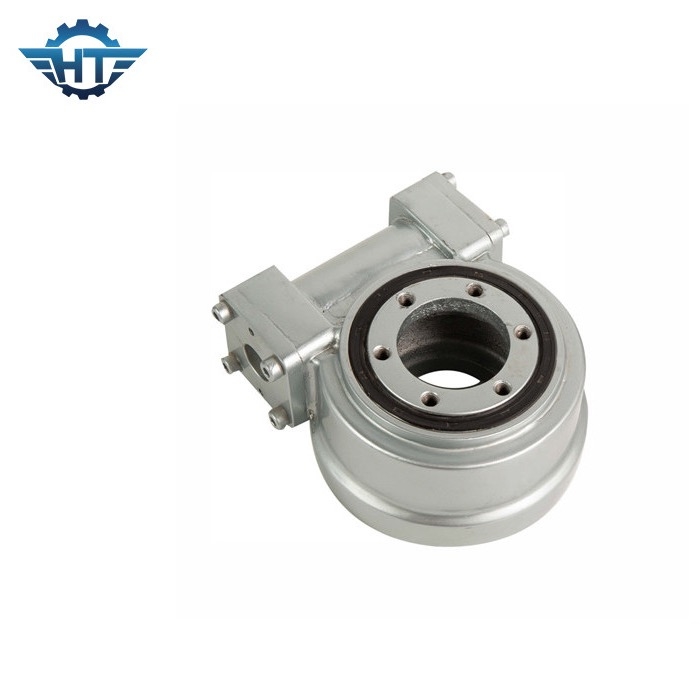

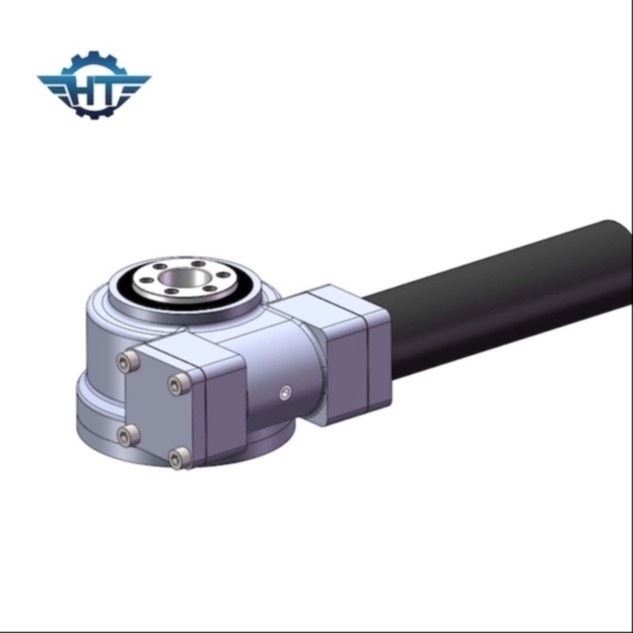

Caixa de engrenagens horizontal da movimentação do pântano para perseguidores solares inclinados única linha central
Massacrou a descrição da caixa de engrenagens da movimentação
O SE massacrou a movimentação é uma boa escolha quando o projeto está em condições de trabalho ásperas selvagens e anticorrosivo. É projetado com a engrenagem curvada do dente, ele aumentará o torque da saída com o corredor liso de uma anti-tempestade de areia superior, uso do campo. A movimentação do gerencio de Hangtuo consiste principalmente em um rolamento do gerencio, em uma engrenagem de sem-fim, no alojamento e em um motor hidráulico ou elétrico. Incorporado com Hangtuo significa o contato direto com os especialistas técnicos experientes, o bom conselho e os acordos satisfeitos. As alterações para serir as procuras de clientes podem ser executadas rapidamente e confiantemente. Nenhuma matéria você quer um adaptador diferente serir para a conexão do motor da engrenagem, o eixo longo, e o processo ou as cores alternativas de pintura. Boas documentações como os desenhos 3D, o desenvolvimento profissional e o teste de um protótipo.
Parâmetros de desempenho de séries do SE
| Modelo Performance Parameters do SE | ||||||||||||
| Modelo |
Saída avaliado Torque (N.m) |
Inclinação Torque (N.m) |
Terra arrendada Torque (N.m) |
Axial Carga (kN) |
Radial Carga (kN) |
Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho. (℃) |
Auto travamento |
Peso (quilograma) |
| 1" | 400 | 1000 | 1800 | 22 | 12 | 32:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 6 |
| 3" | 600 | 1500 | 3000 | 30 | 16 | 31:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 8 |
| 5" | 800 | 6000 | 9200 | 68 | 27 | 37:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 12 |
| 7" | 2000 | 13500 | 13200 | 132 | 58 | 57:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 21 |
| 9" | 4400 | 45000 | 30800 | 340 | 130 | 61:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 49 |
| 12" | 5800 | 54400 | 40560 | 480 | 190 | 78:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 61 |
| 14" | 6550 | 68000 | 54200 | 680 | 230 | 85:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 63 |
| 17" | 9400 | 135600 | 65040 | 980 | 390 | 102:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 105 |
| 21" | 16000 | 203400 | 81000 | 1600 | 640 | 125:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 149 |
| 25" | 21000 | 271160 | 89000 | 2400 | 950 | 150:1 | 40% | ≤0.1 | 66 | -40~+120 | Sim | 204 |
Aplicações
As movimentações do gerencio podem ser amplamente utilizadas para o sistema de rastreio solar, o prato de CPV, de CSP, de HCPV, de turbina eólica e da antena satélite. Aqueles produtos são projetados para a longa vida, trabalhando em circunstâncias ambientais duras.
Nossas vantagens
Tempos de reação rápidos
Experiência a longo prazo no controle do inteligente-processo para a produção em massa assim como no desenvolvimento de produtos orientado ao cliente.
Vantagem do produto
A movimentação do gerencio do sem-fim da ampulheta da movimentação do gerencio (tipo incluido, tipo vertical, tipo duplo da linha central, tipo da precisão) é baseada no rolamento do gerencio com torque de inclinação forte do momento e função de travamento automático estática. Muita superfície de contato do dente é projetada especialmente conduzindo a carga alta.
Qualidade estável
Pontos de inspeção críticos estabelecidos da qualidade, posições do total 9 através da planta. Nós estabelecemos pontos de inspeção críticos da qualidade, fazemos instruções da inspeção da qualidade para controlar restritamente no processo chave. Nós usamos a calibração do calibre da elevada precisão & da medida.
Testes
Dispositivo avançado da medida
A medida deve ser calibrada, verificação e somente o calibre qualificado pode ser usado.
