Detalhes do produto:
|
| Material: | Quarto | Garantia: | 5 anos |
|---|---|---|---|
| Serviço: | Projeto do OEM | Gire a linha central: | Dois Eixos |
| Cor: | Cinza de prata | Local da instalação: | Telhado e Campo |
| Embalagem: | Madeira compensada | Aplicação: | Sistema de rastreamento solar de eixo duplo |
| Destacar: | worm gear slew drive,slewing ring gear |
||

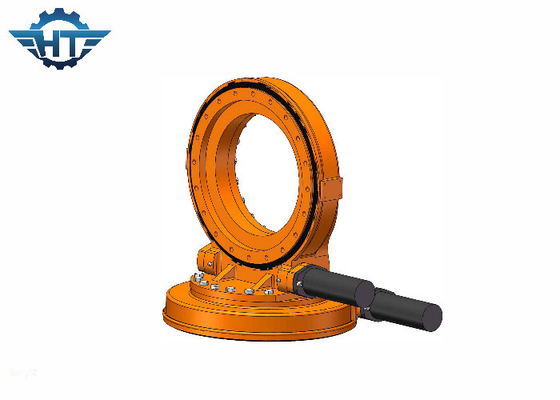

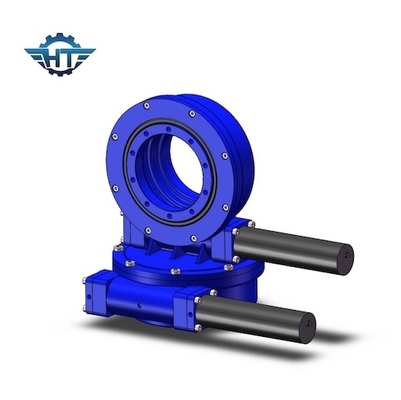

Caixa de engrenagens da movimentação do pântano da longa vida e da elevada precisão para o sistema de rastreio solar da linha central dupla
Descrição da caixa de engrenagens da movimentação do pântano SDE12
Guardando o torque: 40560 N.m
Avaliação axial estática: kN 77
Avaliação radial estática: kN 190
Relação da engrenagem: 78:1
Seguindo a precisão: ≤ 0,1
Inclinando o torque do momento: 25000 N.m
Torque da saída: 5800 N.m
Peso: 160 quilogramas
A movimentação do gerencio de Hangtuo consiste principalmente em um rolamento do gerencio, em uma engrenagem de sem-fim, no alojamento e em um motor hidráulico ou elétrico.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Aplicação
As movimentações de abrigo incluidas do gerencio são amplamente utilizadas na aplicação de planejamento diferente tal como transportadores pesados do carregador, guindaste móvel do porto, navio que levanta, caminhões da garra, guindaste do elevador do recipiente, e os guindastes de pórtico móveis, a máquina da mina, a máquina escavadora, a máquina concreta, a máquina de papel, assim como o sistema da geração das energias eólicas igualmente usam nossa movimentação do gerencio.
Quando uma movimentação do gerencio é usada na indústria energética solar, os usuários têm que escolher ideal de acordo com a área real dos painéis solares.
Geralmente, a movimentação de um gerencio de 3 polegadas é apropriada para o sistema das energias solares que vem com o painel 3-5㎡ solar, as 7 polegadas para o painel solar do ㎡ 10-17, as 9 polegadas para o ㎡ 18-30, as 12 polegadas para 31-45㎡, e as 14 polegadas para 46-60㎡.
