Detalhes do produto:
|
| Material: | Quarto | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 2000 nanômetros |
| Guardando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | worm gear slew drive,slewing ring gear |
||

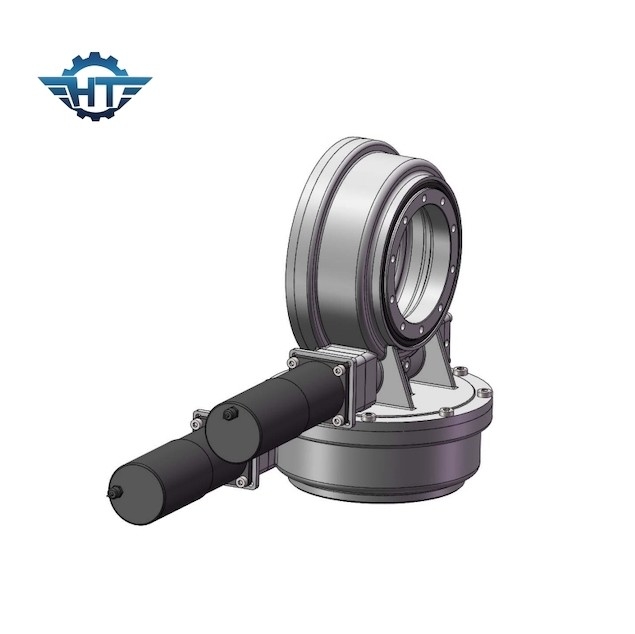

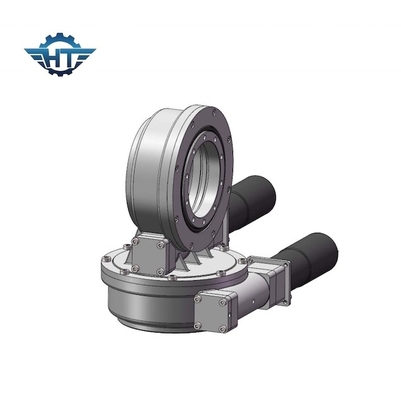

A caixa de engrenagens dupla da movimentação do pântano da linha central IP66, auto lubrifica para o seguimento de Sun
Descrição
O sistema solar do perseguidor inclui a única linha central e o sistema de rastreio solar da linha central dupla. O sistema de rastreio solar da única linha central para incluir único o sistema de rastreio inclinado e liso.
Para um sistema de rastreio solar da linha central dupla, com base na estrutura do suporte do differenct, três tipos de soluções das movimentações do pântano podiam ser aplicados:
1. use duas (tipo do SE) únicas movimentações horizontais do pântano da linha central.
2. use um horizontal (tipo do SE) e um outro vertical (tipo do CE).
3. use uma movimentação dupla do pântano da linha central. (Tipo de SDE)
Todas aquelas soluções podem conseguir o seguimento do sol verticalmente e horizontalmente, que significa o seguimento do sol todo o tempo com luz solar direta.
Parâmetros da chaveta de movimentação do gerencio SDE7
| Nome do produto | SDE7 massacrou movimentações |
| Torque da saída | 980 N.m; 723 ft.lbs |
| Max Output Torque | 1938 N.m; 1429 ft.lbs |
| Inclinando o torque do momento | 7000 N.m; 5163 ft.lbs |
| Guardando o torque | 13200 N.m; 9736 ft.lbs |
| Avaliação axial estática | kN 133,20; 29943 libras |
| Avaliação radial estática | kN 53; 11977 libras |
| Avaliação axial dinâmica | kN 31,90; 7171 libras |
| Avaliação radial dinâmica | kN 27,91; 6274 libras |
| Alternativas do motor | Motor de 12/24/48 de VDC; Motor deslizante; Motor sem escova |
| Estilo dos produtos | Linha central dupla; CPV/HCPV; Prato solar; Torre solar |
| Característica da aplicação | Sistema de rastreio solar, Machiner industrial |
| Quadrado recomendado do painel | 30 medidores quadrados |
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Applicatons
Para a energia solar: É projetada em um sistema de rastreio solar aumentar a eficiência da produção de eletricidade. Uso industrial: Usou-se principalmente para conduzir dois objetos que gerenciem relativo a se em 360°.
