Detalhes do produto:
|
| Modelo: | Série da VE | Relação da engrenagem: | 31:1~150:1 |
|---|---|---|---|
| Aplicação: | Energia renovável solar | Lugar de origem: | Changzhou, China |
| Motor: | Motor elétrico/motor hidráulico/servo motor | Certificado: | ISO9001, CE |
| a instalação: | Vertical | Manutenção: | livre |
| Cor: | Como pedido | Folga: | menos de 0,1 graus |
| Destacar: | worm gear slewing ring,worm gear motor |
||

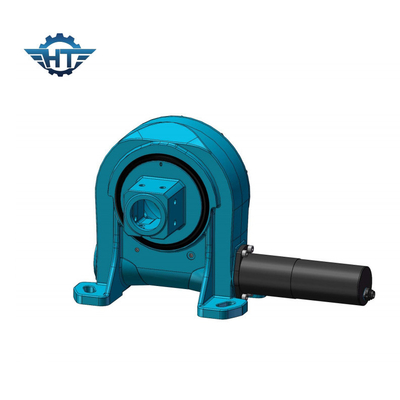

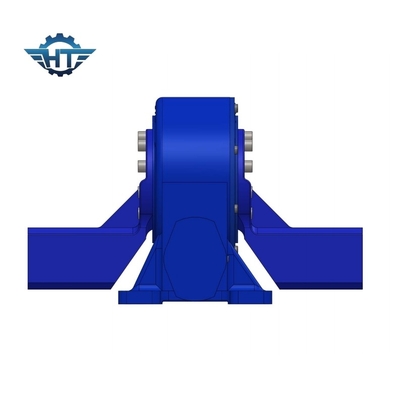

A única engrenagem de sem-fim montada vertical da linha central massacrou a movimentação para a energia renovável solar
Descrição da movimentação do pântano da engrenagem de sem-fim
Nossas movimentações do gerencio vêm em uma variedade de tamanhos modelo de 1 polegada a 25 polegadas, escalas de desempenho de 0,3 ao kNm 21. Nós igualmente temos movimentações do gerencio da folga diferente. As movimentações são bem - serido para as aplicações que exigem a terra arrendada da carga e o torque rotatório da mesma caixa de engrenagens. Podem igualmente ser feitos com os machados duplos da rotação, (machados de gerencio ao mesmo tempo) ou com movimentações duplas na mesma linha central, (duas linhas do sem-fim que conduzem a mesma engrenagem de anel em uma linha central), e podem ser montados verticalmente, horizontalmente ou ambos.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Aplicações
O redutor de gerencio da movimentação pode ser usado nas ocasiões que exigem a rotação completa do círculo e exigências de baixa velocidade. Quando é necessário conseguir a maior transmissão de energia do torque, transmissão do movimento de uma precisão mais alta, ou escolha um mecanismo com uma estrutura de corpo compacta e umas exigências mais altas da integração, a movimentação do gerencio é uma boa solução.
