Detalhes do produto:
|
| Estrutura: | Sem-fim e Wormwheel | Material: | 42CrMo, QUARTO |
|---|---|---|---|
| Garantia: | 5 anos | Aplicação: | Torre solar concentrada |
| Tamanho: | Personalizado | Cor: | Personalizado |
| Motor: | Motor deslizante | Montagem: | Montagem dupla da linha central |
| Destacar: | worm gear slew drive,slewing ring gear |
||

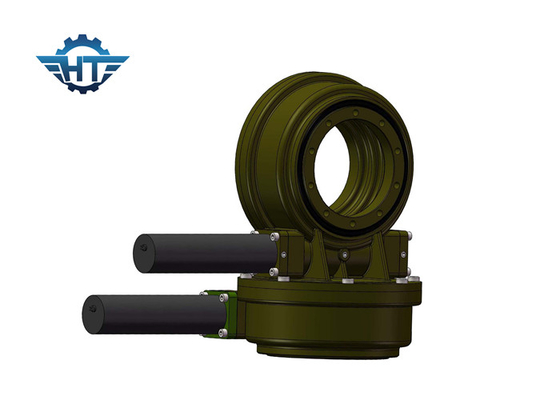

Caixa de engrenagens dupla da movimentação do pântano da linha central da engrenagem de sem-fim IP66 para a torre solar concentrada
Descrição dupla da movimentação do pântano da linha central da engrenagem de sem-fim
A movimentação do gerencio de Hangtuo é composta do alojamento, carregamento do gerencio, selar, envolvendo o sem-fim com algumas peças sobresselentes terminadas. Nós podemos igualmente produzir o motor eletrônico e o motor hidráulico usados girando as movimentações, que podem movimentos para o sentido sentido horário e para opor a rotação do sentido sentido horário.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Observação: As dimensões e os parâmetros acima podem ser atualizados ou ajustado, para umas dimensões mais detalhadas e uns parâmetros, refira por favor nossos desenhos das vendas.
Aplicações
A movimentação dupla do pântano da linha central podia ser aplicada na estação-torre concentrada das energias solares. A torre CSP adota a estrutura dobro do tanque, e o nitrato binário é usado como o suporte de memória do absorção do calor e de calor. A energia solar recolhida pelo campo em grande escala do heliostat é usada para armazenar o sal derretido, e o sal derretido é trocado então com água de acordo com a instrução de despacho da rede elétrica. A alta temperatura gerada e o vapor de alta pressão conduzem o grupo de gerador da turbina para gerar saídas de potência contínuas, estáveis e schedulable.
