Detalhes do produto:
|
| Material: | 50Mn, 42CrMo | Modelo: | SDE7” |
|---|---|---|---|
| Relação da engrenagem: | 57:1 | Torque da saída avaliado: | 2000 nanômetros |
| Guardando o torque: | 13500 nanômetro | Inclinando o torque: | 13200 nanômetro |
| Eficiência: | 40% | Cor padrão: | RAL 9006 |
| Destacar: | worm gear slew drive,slewing ring gear |
||

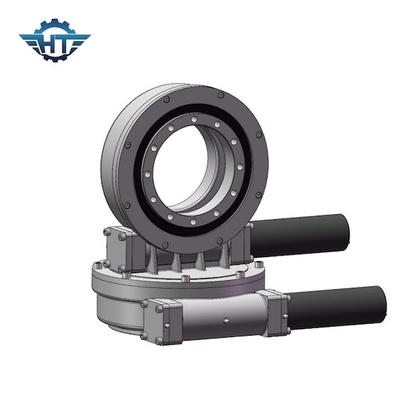

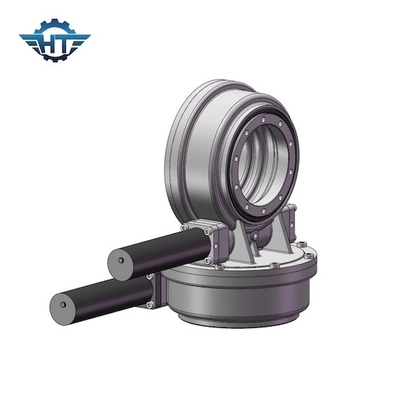

A relação alta SDE7 da transmissão massacrou a movimentação com o auto que trava a engrenagem para perseguidores do calor solar
Descrição da movimentação do pântano SDE7
Em plantas de CSP, especialmente as plantas da torre CSP, a movimentação do gerencio são o componente do núcleo do sistema de rastreio, conduzindo os movimentos do azimute e do passo dos heliostats para conseguir a concentração eficiente do campo do espelho, para melhorar a taxa de utilização de energia clara, e asseguram a estação de CSP. da produção de eletricidade.
As movimentações duplas do gerencio da linha central são perfeitas para as situações que precisam de girar verticalmente e horizontalmente. As aplicações típicas incluem pratos solares dos perseguidores, do satélite e do radar da linha central dupla, as máquinas que precisam de mover 360 graus em ambos os sentidos.
Changzhou Hangtuo Co. mecânico, ltd é um fabricante profissional e o exportador de rolamento do gerencio/anel do gerencio/círculo do pântano, girando as movimentações/massacrou a movimentação, que são aplicadas principalmente na maquinaria portuária, a maquinaria de mineração, maquinaria de solda, veículos da construção, sistemas de rastreio solares modulares dos veículos, a única ou a dupla da linha central, e os sistemas das energias eólicas, o satélite, a antena pequenos etc.
Parâmetros de Slewing Drive Performance do modelo de SDE
| Modelo Performance Parameters de SDE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) |
Inclinando o torque (kN.m) |
Guardando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (grau) |
IP |
Tep de trabalho (℃) |
De travamento automático | Peso (quilogramas) |
| 3" | 600 | 1,5 | 5,8 | 10 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 25kg |
| 5" | 800 | 6 | 9,2 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 34kg |
| 7" | 2000 | 7,5 | 13,2 | 34 | 58 | 57:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 56kg |
| 9" | 4300 | 16 | 27,2 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 92kg |
| 12" | 5800 | 25 | 41 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 160kg |
| 14" | 6750 | 48 | 45 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 224kg |
| 17" | 9460 | 67 | 54 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 320kg |
| 21" | 16000 | 89 | 65 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 492kg |
| 25" | 21450 | 112 | 89 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 705kg |
Características
1. Torque backholding alto para melhorar a segurança de sistema de rastreio solar
2. envolvendo o interior da movimentação do sem-fim
3. multi contato de dente para assegurar a carga alta
4. função de travamento automático
Serviços personalizados
1. Projeto especial baseado em aplicações e em projetos diferentes
2. os tipos diferentes de motores podiam ser combinados, como os motores hidráulicos, motores deslizantes, os motores elétricos etc.
3. as cores diferentes estão disponíveis baseadas no código de RAL; nossa cor padrão é RAL 9006.
