Detalhes do produto:
|
| Modelo: | 9 polegadas verticais | Relação da engrenagem: | 61:1 |
|---|---|---|---|
| Aplicação: | Sistema de rastreio solar | Lugar de origem: | Changzhou, China |
| Motor: | 24VDC | Certificado: | ISO9001, CE |
| a instalação: | Vertical | Manutenção: | 1 ano |
| Cor: | Como pedido | ||
| Destacar: | worm gear slewing ring,worm gear motor |
||

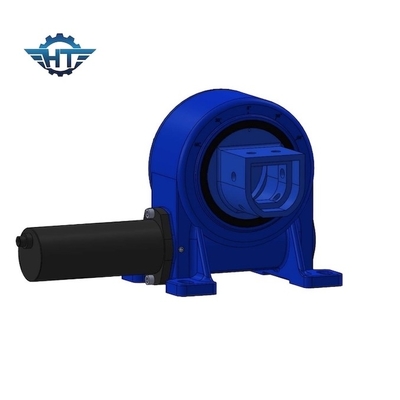

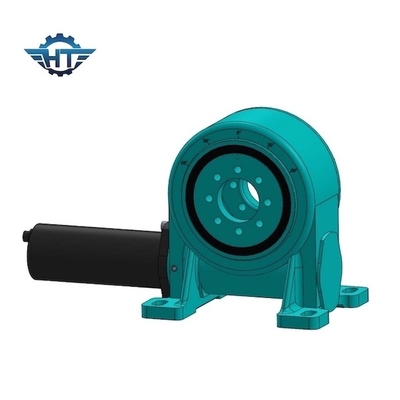

A engrenagem de sem-fim fechada do alojamento IP66 massacrou a movimentação com os motores da C.C. 24V para o sistema de rastreio solar
Descrição da movimentação do pântano da engrenagem de sem-fim
A movimentação do gerencio da engrenagem de sem-fim é uma nova série de produto do gerencio, igualmente nomeada como o redutor de gerencio. É composta do sem-fim, da engrenagem, do alojamento, do adaptador do motor, do tampão de extremidade e dos outros componentes. Adotando para envolver o sem-fim como seu componente do núcleo, as movimentações do gerencio têm a força axial alta, força radial e da inclinação simultaneamente e melhor folga momento igualmente. Comparando com a movimentação normal do gerencio, a movimentação do gerencio da engrenagem de sem-fim tem as vantagens do melhor desempenho protetor, do grande torque da transmissão, da melhor resistência de impacto e da vida ativa longa.
O gerencio da engrenagem de sem-fim é aplicado extensamente nas partes relativamente giratórias da maquinaria e do campo da energia solar tais como o sistema de rastreio solar, chassi giratório da maquinaria de trabalho aérea, guindaste do caminhão, broca de rocha, máquina de perfuração, agarrando a máquina de madeira, máquina de molde do código.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
Vantagens
1. Projetado para a longa vida e apropriado para trabalhar em condições duras do ambiente.
2. Adopt para envolver o sem-fim
3. Vários tamanhos disponíveis, incluir personalizado.
4. Fácil à instalação e à garantia do produto.
5. Suporte laboral da toda a vida
