Detalhes do produto:
|
| Modelo: | 7 polegadas | Relação da engrenagem: | 57:1 |
|---|---|---|---|
| Aplicação: | Sistema de rastreio de Sun | Motorista: | Motor 220VAC/380VAC/24VDC |
| Garantia: | 5~10 anos | Certificado: | ISO9001, CE |
| a instalação: | Vertical | Sem-fim: | Sem-fim do envelope |
| Destacar: | worm drive gearbox,worm gear slewing ring |
||

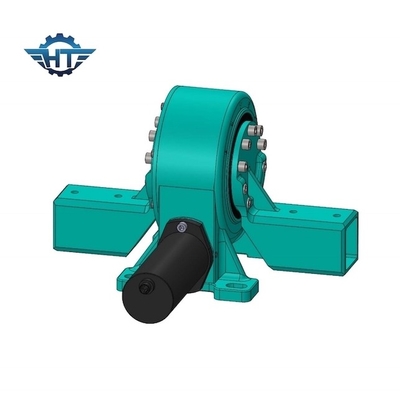

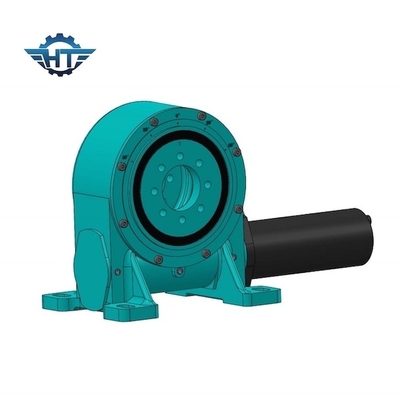

Movimentação do gerencio da linha central do torque alto única com o motor elétrico para o sistema de rastreio de Sun
Única descrição da movimentação do gerencio da linha central
O SE encerrou movimentações do gerencio é agora o tipo o mais popular no mercado que pode ajudar a pôr o movimento na maquinaria tal como turbinas eólicas, equipamento militar, escavador s e igualmente na energia limpa tal como perseguidores solares, centrais elétricas de energias solares concertrated, no addtion, poderia ser igualmente aplicar-se em outras áreas tais como o equipamento médico, a silvicultura, a gestão de resíduos e positioners industriais. O alojamento encapsulam inteiramente todos os componentes da movimentação tais como o gearset dobro do sem-fim do envolvimento, a engrenagem planetária, e o rolamento da plataforma giratória de modo que tenha a proteção total dos elementos. A movimentação incluida é igualmente vantajosa se você está montando para dentro de modo a para não ver que as partes no motionto evitam ferir para situar trabalhadores.
As movimentações do gerencio do SE são ideais para os trabalhos que exigem carga-guardar e torque rotatório da mesma caixa de engrenagens. O completamente fechado vem com tecnologia patenteada do sem-fim da ampulheta de Hangtuo, ou movimentações do cone e gearsets dobro do sem-fim do envolvimento quando for exigido, para carga-guardar e eficiência máximas. Cada tamanho é testado rigorosamente para o desempenho seguro os tipos escala de 1 polegada a 25 polegadas que produzindo 1.8kNm a 89kNm de guardar o torque, o 0.3Nm a 21kNm do torque da saída, o 1 kNm ao kNm 346 de virar a capacidade de carga do momento, e as relações de redução da caixa de engrenagens do 31:1 até 150: 1.
Modelo Performance Parameters da VE
| Modelo Performance Parameters da VE | ||||||||||||
| Modelo | Torque da saída avaliado (N.m) | Guardando o torque (kN.m) | Inclinando o torque (kN.m) | Carga axial (kN) | Carga radial (kN) | Relação | Eficiência |
Precisão (Grau) |
IP | Tep de trabalho (℃) | De travamento automático | Peso (quilogramas) |
| 3" | 806 | 9 | 5 | 22 | 15 | 31:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 12kg |
| 5" | 962 | 30 | 6 | 16 | 27 | 37:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 18kg |
| 7" | 7344 | 60 | 10 | 34 | 58 | 51:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 32kg |
| 8" | 8000 | 70 | 14 | 50 | 80 | 50:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 28kg |
| 9" | 8784 | 80 | 16 | 60 | 130 | 61:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 52kg |
| 12" | 11232 | 100 | 25 | 77 | 190 | 78:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 65kg |
| 14" | 12240 | 120 | 48 | 110 | 230 | 85:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 88 quilogramas |
| 17" | 14688 | 136 | 67 | 142 | 390 | 102:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 135 quilogramas |
| 21" | 18000 | 140 | 89 | 337 | 640 | 125:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 192 quilogramas |
| 25" | 21600 | 150 | 112 | 476 | 950 | 150:1 | 40% | ≤0.15 | 66 | -40~+80 | Sim | 251 quilogramas |
A instalação
A instalação vertical
Recomenda-se para montar as movimentações do gerencio que referem a parte superior de tiragem em aplicações solares para a melhor proteção.
Para outras aplicações, os sentidos de montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
A instalação horizontal
Recomenda-se para montar as movimentações do gerencio de cabeça para baixo na linha central do azimute em pedidos solares para a melhor proteção e para adicionar a proteção para a linha central da elevação.
Para outras aplicações, os sentidos de montagem serão baseados na avaliação do nível da proteção e será melhor para a melhor proteção.
