Detalhes do produto:
|
| Modelo: | SE14 | Relação da engrenagem: | 85:1 |
|---|---|---|---|
| Eficiência: | 40% | Cor: | RAL 9006 ou como pedido |
| Aplicação: | Perseguidores solares da única linha central e da linha central dupla | Motorista: | Motor |
| Garantia: | 5~10 anos | Característica: | Longa vida |
| Destacar: | Os perseguidores solares da precisão alta massacraram a movimentação,Movimentação solar do pântano dos perseguidores SE14,movimentação solar do pântano de 680 kN |
||

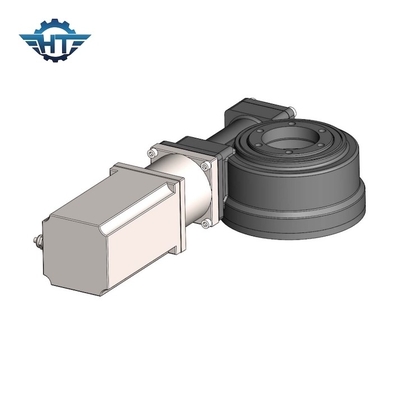

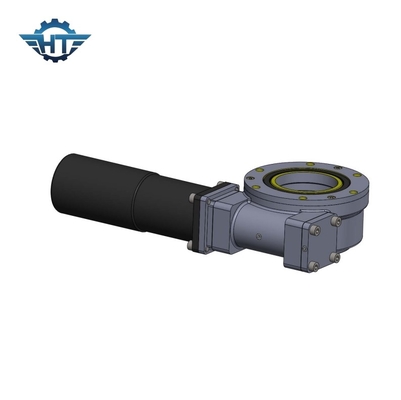

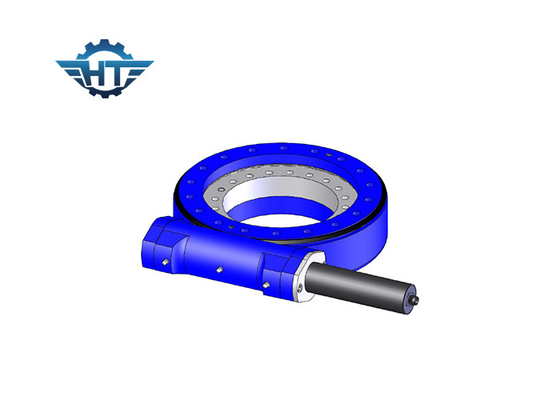

Relação 85 da engrenagem SE14/1 movimentação do pântano da precisão alta para perseguidores solares da única linha central e da linha central dupla
Descrição da movimentação do pântano da precisão alta
A movimentação do sem-fim do gerencio está consistindo na engrenagem de sem-fim, eixo do sem-fim, alojamento, rolamento, motor e assim por diante. O motor conduz o eixo do sem-fim, o sem-fim e envolve o sem-fim e a engrenagem é contratada aumentar o torque, estável e seguro. A movimentação do gerencio pode sustentar uma carga mais axial, carga radial e momento da inclinação. A plataforma giratória ou o quadro gerenciem no azimute e na elevação conduzidos girando a movimentação.
Tabela do desempenho de SE14
|
Modelo |
movimentação horizontal do sem-fim de 14 polegadas |
|
Relação |
85:1 |
|
Categoria do IP |
IP66 |
|
Torque da saída avaliado |
kNm 44 |
|
Inclinando o torque |
kNm 135 |
|
Carga axial |
kN 680 |
|
Carga radial |
kN 230 |
|
Guardando o torque |
kNm 68 |
|
Eficiência |
40% |
|
Precisão |
° ≤0.1 |
|
De travamento automático |
Sim |
|
Peso |
62 quilogramas |
|
Temperatura de trabalho |
-30~+120 ℃ |
Modelo Performance Parameters da VE
|
Modelo Performance Parameters da VE |
||||||||||||
|
Modelo |
Torque da saída avaliado (N.m) |
Guardando o torque (kN.m) |
Inclinando o torque (kN.m) |
Carga axial (kN) |
Carga radial (kN) |
Relação |
Eficiência |
Precisão (Grau) |
IP |
Tep de trabalho (℃) |
De travamento automático |
Peso (quilogramas) |
|
3" |
806 |
9 |
5 |
22 |
15 |
31:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
12kg |
|
5" |
962 |
30 |
6 |
16 |
27 |
37:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
18kg |
|
7" |
7344 |
60 |
10 |
34 |
58 |
51:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
32kg |
|
8" |
8000 |
70 |
14 |
50 |
80 |
50:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
28kg |
|
9" |
8784 |
80 |
16 |
60 |
130 |
61:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
52kg |
|
12" |
11232 |
100 |
25 |
77 |
190 |
78:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
65kg |
|
14" |
12240 |
120 |
48 |
110 |
230 |
85:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
88 quilogramas |
|
17" |
14688 |
136 |
67 |
142 |
390 |
102:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
135 quilogramas |
|
21" |
18000 |
140 |
89 |
337 |
640 |
125:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
192 quilogramas |
|
25" |
21600 |
150 |
112 |
476 |
950 |
150:1 |
40% |
≤0.15 |
66 |
-40~+80 |
Sim |
251 quilogramas |
Aplicação
As aplicações típicas incluem perseguidores solares, turbinas eólicas, pratos do satélite e do radar, guindastes do caminhão, elevadores do homem, equipamento de serviço público, acessórios hidráulicos do equipamento, equipamento da ferramenta do óleo, alimentadores do pneu, escavador s, e elevadores automotivos.
Há mais de 10 tamanhos diferentes, partindo de 3' tamanho a 25" tamanho da polegada, entre eles são 5", a 7", a 9" a 12", 14", 17", 19" e 21". São amplamente utilizados em sistemas de rastreio solares (picovolt, CPV, HCPV e heliostat) e em veículos regulares, tais como elevadores do homem, guindastes do caminhão, assim como veículos modulares.
