Detalhes do produto:
|
| material: | 50Mn, 42CrMo | Número do modelo: | SDE12 |
|---|---|---|---|
| OEM: | Disponível | Aplicação: | sistema de rastreamento solar |
| Avaliação do IP: | IP67 | Tensão entrada: | C.C. 24V |
| Temperatura de funcionamento: | -20℃ a +120℃ | Posicionando a precisão: | <0.01° |
| Destacar: | slew drive motor,worm gear slew drive |
||

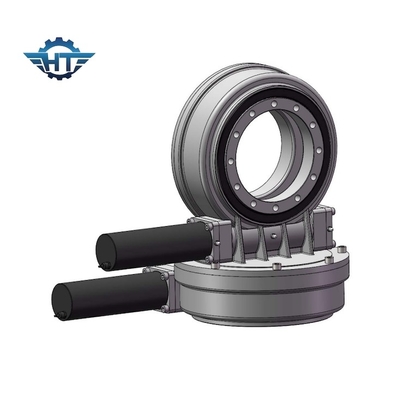

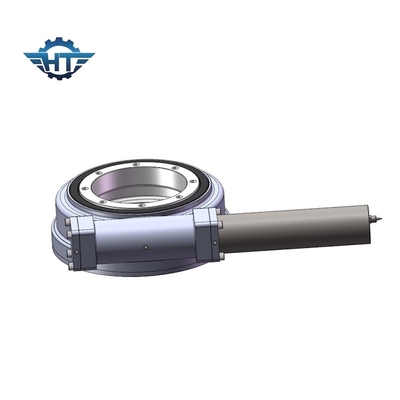

A linha central dupla NEMA34 da elevada precisão massacrou a caixa de engrenagens da movimentação para a carga que guarda o sistema de rastreio solar
Descrição da caixa de engrenagens da movimentação do pântano NEMA34
Nossa movimentação do gerencio é posta com tecnologia do sem-fim da ampulheta para o torque máximo da engrenagem e a rotação a mais lisa. As aplicações típicas da movimentação do pântano incluem a indústria solar, os guindastes do caminhão, os elevadores do homem, e equipamento de serviço público, acessórios hidráulicos, equipamento da ferramenta do óleo, guindastes marinhos, alimentadores do pneu, escavador s e elevadores automotivos, mas as movimentações do pântano são usadas em muitas outras aplicações que exigem a terra arrendada da carga e a capacidade rotatória. Nós oferecemos modelos diferentes da movimentação do pântano com capacidades de carga diferentes do momento. As movimentações padrão do pântano são cabidas com um alojamento aberto e um único eixo de travamento automático do sem-fim da ampulheta. Uma vez que a entrada da fonte de energia é retornada ao ponto morto, o eixo do sem-fim travará a carga na posição sem exigir nenhum dispositivo de travagem externo.
A movimentação do pântano pode ser com engrenagem de sem-fim, engrenagem de dente reto, engrenagem cônica. E igualmente para o anel interno do gerencio, pode ser anel do gerencio da bola da único-fileira, e igualmente pode ser anel do gerencio da bola da dobro-fileira. Esse com dobro-fileira pode tomar muito mais carga. Pode ser escolhido dependeu de sua aplicação.
Parâmetros de desempenho duplos da movimentação do pântano da linha central
| Modelo | Relação | Torque da saída avaliado (N.m) | Inclinando o torque (N.m) | Guardando o torque (N.m) | Carga axial (kN) | Carga radial (kN) | Eficiência | Precisão (°) | De travamento automático | Peso (quilogramas) |
| 3" | 31:1 | 600 | 1500 | 5800 | 10 | 15 | 40% | ≤0.1 | Sim | 25 |
| 5" | 37:1 | 800 | 6000 | 9200 | 16 | 27 | 40% | ≤0.1 | Sim | 34 |
| 7" | 57:1 | 2000 | 7500 | 13200 | 34 | 58 | 40% | ≤0.1 | Sim | 56 |
| 9" | 61:1 | 4300 | 16000 | 27200 | 60 | 130 | 40% | ≤0.1 | Sim | 92 |
| 12" | 78:1 | 5800 | 25000 | 40560 | 77 | 190 | 40% | ≤0.1 | Sim | 160 |
| 14" | 85:1 | 6750 | 48000 | 44200 | 110 | 230 | 40% | ≤0.1 | Sim | 224 |
| 17" | 102:1 | 9460 | 67000 | 53040 | 142 | 390 | 40% | ≤0.1 | Sim | 320 |
| 21" | 125:1 | 16000 | 89000 | 65000 | 337 | 640 | 40% | ≤0.1 | Sim | 492 |
| 25" | 150:1 | 21450 | 112000 | 89000 | 476 | 950 | 40% | ≤0.1 | Sim | 705 |
Vantagens
1. Precisão: menos de 0,1 graus
2. De travamento automático
3. Avaliação do IP: IP66
4. Elevada precisão para deixar o seguimento totalmente automático do sistema em uma maneira da precisão mais alta
5. Para conseguir aproximadamente 45% mais saídas de potência do que sistema de montagem fixo
6. a instalação e manipulação fáceis
7. manutenção fácil
Movimentação dupla do pântano da linha central
O pedido o mais comum da movimentação do gerencio para as movimentações duplas do gerencio da linha central é perseguidores solares da linha central dupla. O sistema de rastreio duplo da linha central é um tipo do motopropulsor que possa manter o painel solar enfrentar o sol a qualquer hora e fazer a luz solar irradiar verticalmente a qualquer hora o painel solar. A movimentação dupla do anel do pântano da linha central pode melhorar a precisão de seguimento e a eficiência da produção de eletricidade que significa a movimentação dupla do pântano da linha central pode criar uma solução eficiente e segura em uma única movimentação. A linha central dupla massacrou movimentações para CPV pode ser montada horizontalmente, verticalmente, ou em uma combinação de machados múltiplos.
Como escolher o tamanho apropriado de movimentações do gerencio?
Escolher um tamanho apropriado das movimentações do gerencio a fim evitar da falta do desempenho ou do excesso não único do desempenho é jogar um papel importante em conseguir soluções eficazes na redução de custos.
Dê-nos por favor a seguinte informação a fim selecionar uma movimentação apropriada do gerencio:
1. a aplicação
2. o toque da saída exigiu. Se você não tem uma ideia clara desses dados, apenas diga-nos a carga, por exemplo, o peso dos painéis e dos suporte em nossa movimentação do gerencio.
3. as dimensões da carga e o vento o mais grande em sua área nos 10 anos passados que são usadas para calcular se a movimentação que nós recomendamos poderiam carregar a carga do maxium quando vier o vento grande.
4. a velocidade que da saída você exigiu que nos ajudará a recomendar os motores apropriados para você.
5. outras informações tais como a procura etc. da folga, da categoria do IP
